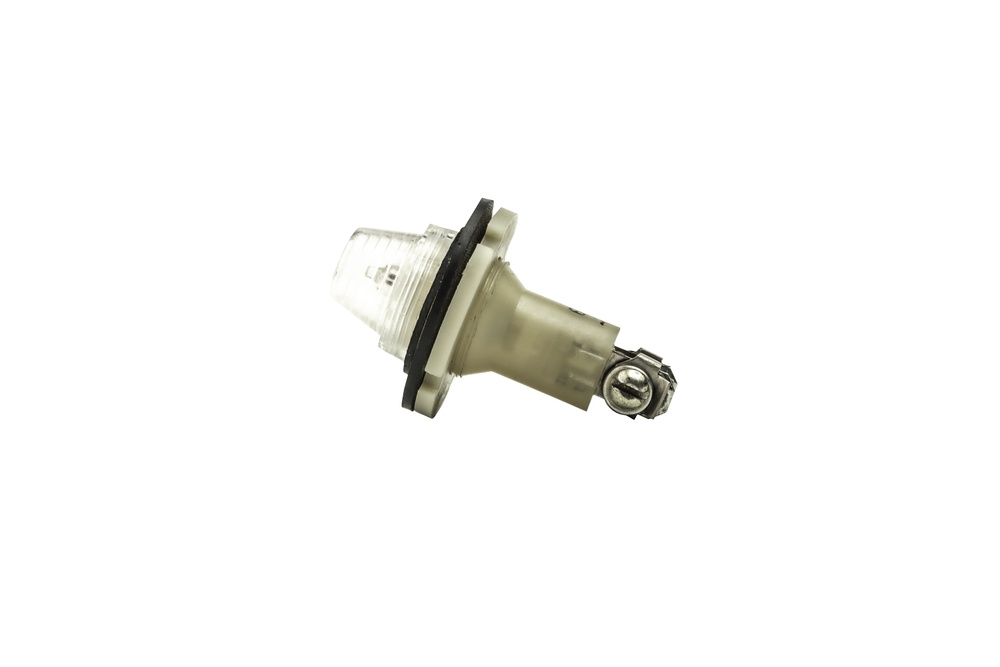

Арматура светосигнальная АВР выполнена в пластмассовом негерметичном корпусе. Подключение осуществляется с помощью двух контактов. Зажимы арматуры допускают присоединение медных или алюминиевых проводников с помощью винтов «втычным» способом или с помощью пайки в отверстия контактов. Форма световой поверхности – круглая.

Номинальное напряжение по изоляции – 660 В

Номинальное напряжение сети:

– постоянное – 6, 12, 24, 48, 220 В;

– переменное частотой 50 и 60 Гц – 24, 110 (127), 220, 380 В.

Допустимое отклонение от номинального значения напряжения – не более ±10 %

Потребляемая мощность со светоизлучающими диодами (индикаторы единичные):

– при Uраб=6 В – не более 200 мВт;

– при Uраб=12 В – не более 400 мВт;

– при Uраб=24 В – не более 550 мВт;

– при Uраб=48 В – не более 600 мВт.

Потребляемая мощность индикаторами тлеющего заряда (люминесцентные):

– при Uраб=110 В – не более 220 мВт;

– при Uраб=220 В – не более 350 мВт;

– при Uраб=380 В – не более 550 мВт.

Масса и габариты:

АВР (для корпусной установочной части Ø 16 мм)

Не более 1,5 г

62,0 х 38,0 х 38,0 мм (без учета ручки)

АВР (для корпусной установочной части Ø 22 мм)

Не более 19,0 г

62,0 х 30,0 х 30,0 мм (без учета ручки)
