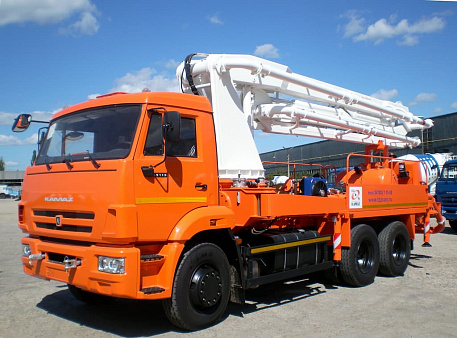

Автобетононасос 58152А предназначен для приема свежеприготовленной бетонной смеси от специализированных бетонотранспортных средств и подачи её в горизонтальном и вертикальном направлениях к месту укладки. Применяется при возведении высотных зданий и сооружений из монолитного бетона, строительстве мостов, шахт и т.д. Подача бетона на высоту 21 метр осуществляется трехсекционной бетонораспределительной стрелой. Распределительная стрела изготавливается из высокопрочных сталей. Металлоконструкция технологического оборудования устанавливается на прочную раму, в передней стойке которой встроены баки для воды и гидравлической жидкости.

Особенность автобетононасоса:

- производительная и надежная бетононасосная группа;

- собственное производство бетонораспределительных стрел;

- интеллектуальное управление (пульт радиоуправления в сочетании с дистанционным);

- оптимальная рабочая зона;

- компактная длина стрелы в транспортном положении;

- полный комплекс сервисных услуг.

Автобетононасос снабжен станцией аварийного складывания стрелы. Смазка узлов приемной воронки производится стандартной централизованной автоматической системой смазки. Управление автобетононасосом осуществляется с пульта радиоуправления или с резервного дистанционного пульта с кабелем длиной 50 метров.

Автобетононасос комплектуются цилиндро-поршневой группой (приемный бункер, S-клапан 200/200 с большим поворотом на выходе, шнековая установка с приводом двух гидромоторов, два хромированных нагнетательных цилиндра DN 230х2000, два поршня DN 230 из специальной резины, приводные цилиндры). Автобетононасос эксплуатируется в любых климатических условиях при температуре от - 15 °С до + 40 °С.

При более низких температурах до - 20 °С применяются дополнительные опции - специальная конструкция утепления для бетоноводов и водобака.

** Работа при 7 МПа допускается только при установке усиленных отводов бетоновода и замков. Давление 1 МПа обеспечивает подачу бетонной смеси в зависимости от её подвижности по линейному бетоноводу на расстояние по горизонтали на 30-60 м., по вертикали 8-13 м. Максимальное давление и максимальная производительность достигается не одновременно.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬБазовое шасси

KAMAZ-65115 6х4

Высота загрузки, мм

1450

Давление на бетонную смесь, развиваемое бетонотранспортным поршнем, МПа

7,5**

Диаметр бетоновода, мм

125

Количество секций

3

Максимальная высота подачи бетонной смеси стрелой от уровня земли/вылет стрел., м

21/18

Мощность установленная, кВт

150

Наибольшая крупность заполнителя, мм

не более 40

Объем загрузочной воронки, м3

0,7

Производительность техническая на выходе из бетонораспределителя, м3/ч

90*

Тип привода

гидравлический

ВЕСОВЫЕ ПАРАМЕТРЫ И НАГРУЗКИМасса технологического оборудования, кг

9750

Полная масса а/м, кг

не более 25200

Распределение полной массы, кг

на заднюю тележку

19000

на переднюю ось

6200

ГАБАРИТНЫЕ РАЗМЕРЫ, ММДлина, мм

9400

Ширина, мм

2500

Высота, мм

3800

СКОРОСТЬ ПЕРЕДВИЖЕНИЯ, КМ/Чмаксимальная

60

УГОЛ ПОВОРОТА БЕТОНОРАСПРЕДЕЛИТЕЛЬНОЙ СТРЕЛЫ, ГРАДв вертикальной плоскости

90

в горизонтальной плоскости

355
