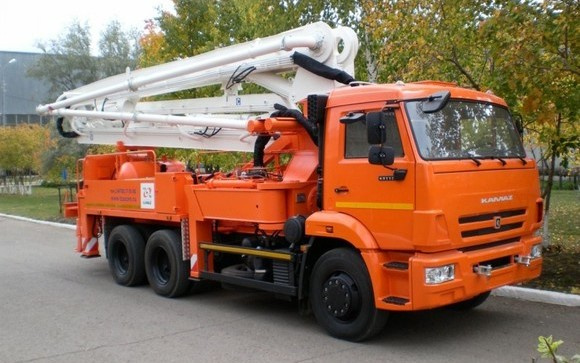

Автобетононасос 58153А предназначен для приема свежеприготовленной бетонной смеси от специализированных бетонотранспортных средств и подачи её в горизонтальном и вертикальном направлениях к месту укладки. Применяется при возведении высотных зданий и сооружений из монолитного бетона, строительстве мостов, шахт и т.д. Подача бетона на высоту 32 метра осуществляется четырехсекционной бетонораспределительной стрелой.

Особенность автобетононасоса:

- производительная и надежная бетононасосная группа;

- собственное производство бетонораспределительных стрел;

- интеллектуальное управление (пульт радиоуправления в сочетании с дистанционным);

- оптимальная рабочая зона;

- компактная длина стрелы в транспортном положении;

- полный комплекс сервисных услуг.

Распределительная стрела изготавливается из высокопрочных сталей. Металлоконструкция технологического оборудования устанавливается на прочную раму, в передней стойке которой встроены баки для воды и гидравлической жидкости. Автобетононасос снабжен станцией аварийного складывания стрелы. Смазка узлов приемной воронки производится стандартной централизованной автоматической системой смазки. Управление автобетононасосом осуществляется с пульта радиоуправления или с резервного дистанционного пульта с кабелем длиной 50 метров. Автобетононасос комплектуются цилиндро-поршневой группой (приемный бункер, S-клапан 200/200 с большим поворотом на выходе, шнековая установка с приводом от двух гидромоторов, два хромированных нагнетательных цилиндра DN 230х2000, два поршня DN 230 из специальной резины, приводные цилиндры). Автобетононасос эксплуатируется в любых климатических условиях при температуре от - 15 °С до + 40 °С. При более низких температурах до - 20 °С применяются дополнительные опции - специальная конструкция утепления для бетоноводов и водобака. Максимальное давление и максимальная производительность достигается не одновременно.

** Работа при 7 МПа допускается только при установке усиленных отводов бетоновода и замков. Давление 1 МПа обеспечивает подачу бетонной смеси в зависимости от её подвижности по линейному бетоноводу на расстояние по горизонтали на 30-60 м., по вертикали 8-13 м.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬБазовое шасси

KAMAZ-65115 6х4

Высота загрузки, мм

1400

Давление на бетонную смесь, развиваемое бетонотранспортным поршнем, МПа

7,5**

Диаметр бетоновода, мм

125

Количество секций

4

Максимальная высота подачи бетонной смеси стрелой от уровня земли/вылет стрел., м

32/28

Мощность установленная, кВт

150

Наибольшая крупность заполнителя, мм

40

Объем загрузочной воронки, м3

0,6

Производительность техническая на выходе из бетонораспределителя, м3/ч

111

Скорость передвижения, км/ч

60

Тип привода

гидравлический

ВЕСОВЫЕ ПАРАМЕТРЫ И НАГРУЗКИМасса технологического оборудования, кг

15000

Полная масса а/м, кг

не более 25200

Распределение полной массы, кг

на заднюю тележку

19000

на переднюю ось

6200

ГАБАРИТНЫЕ РАЗМЕРЫ, ММДлина, мм

10300

Ширина, мм

2500

Высота, мм

3800

УГОЛ ПОВОРОТА БЕТОНОРАСПРЕДЕЛИТЕЛЬНОЙ СТРЕЛЫ, ГРАДв вертикальной плоскости

90

в горизонтальной плоскости

380
