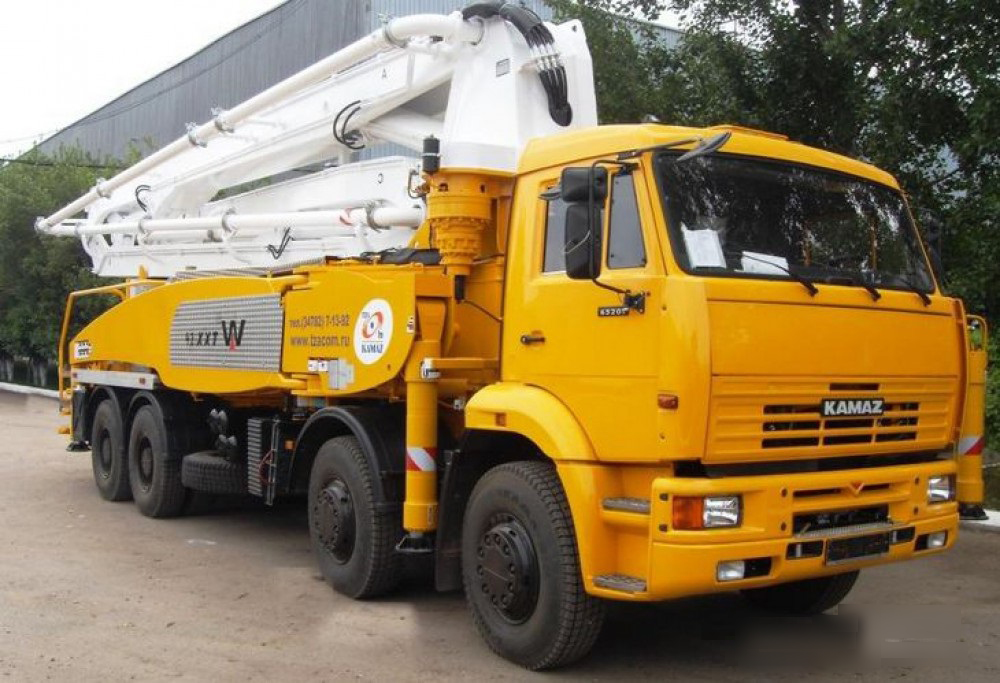

Автобетононасос 58154Н предназначен для приема свежеприготовленной бетонной смеси от специализированных бетонотранспортных средств и подачи её в горизонтальном и вертикальном направлениях к месту укладки. Применяется при возведении высотных зданий и сооружений из монолитного бетона, строительстве мостов, шахт и т.д.

Автобетононасос оснащен технологическим оборудованием с пятисекционной бетонораспределительной стрелой 47 метра.

Особенность автобетононасоса:

- максимальная надежность бетононасосной группы высокого давления для бесконечно долгой работы при высокой производительности 140 куб.м/час;

- многообразие типов выдвижных опор: ST-system, и новаторские системы опор ХХТ;

- интеллектуальное управление (пульт радиоуправления в сочетании с дистанционным для эффективной и безопасной работы оператора;

- оптимальная рабочая зона;

- компактная длина стрелы в транспортном положении;

- максимальная адаптация к сложным условиям российского климата;

- высококачественный сервис, оперативная поставка запчастей.

Металлоконструкция технологического оборудования устанавливается на прочную раму, в передней стойке которой встроены баки для воды и гидравлической жидкости. Автобетононасос снабжен станцией аварийного складывания стрелы.

Смазка узлов приемной воронки производится стандартной централизованной автоматической системой смазки.

Управление автобетононасосом осуществляется с пульта радиоуправления или с резервного дистанционного пульта с кабелем длиной 50 метров. Автобетононасос эксплуатируется в любых климатических условиях при температуре от - 15 °С до + 50 °С.

При более низких температурах до - 20 °С применяются дополнительные опции - специальная конструкция утепления для бетоноводов и водобака.

** Работа при 7 МПа допускается только при установке усиленных отводов бетоновода и замков.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬБазовое шасси

KAMAZ-65201 8х4

Высота загрузки, мм

1400

Давление на бетонную смесь, развиваемое бетонотранспортным поршнем, МПа

11,9**

Диаметр бетоновода, мм

125

Количество секций

5

Максимальная высота подачи бетонной смеси стрелой от уровня земли/вылет стрел., м

47/41,9

Мощность установленная, кВт

255

Объем загрузочной воронки, м3

0,6

Производительность техническая на выходе из бетонораспределителя, м3/ч

140*

Скорость передвижения, км/ч

80

Тип привода

гидравлический

ВЕСОВЫЕ ПАРАМЕТРЫ И НАГРУЗКИМасса технологического оборудования, кг

27650

Полная масса а/м, кг

не более 41000

Распределение полной массы, кг

на заднюю тележку

26000

на первую и вторую оси

15000

ГАБАРИТНЫЕ РАЗМЕРЫ, ММДлина, мм

12400

Ширина, мм

2500

Высота, мм

3960

УГОЛ ПОВОРОТА БЕТОНОРАСПРЕДЕЛИТЕЛЬНОЙ СТРЕЛЫ, ГРАДв вертикальной плоскости

96

в горизонтальной плоскости

365
