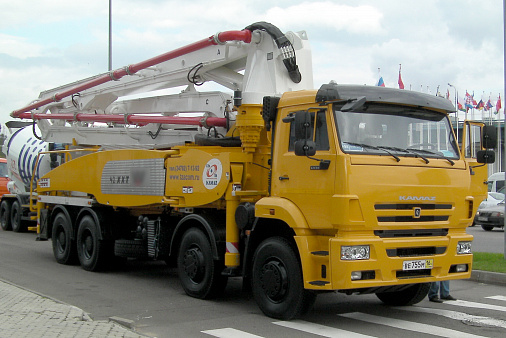

Автобетононасос 58154С предназначен для приема свежеприготовленной бетонной смеси от специализированных бетонотранспортных средств и подачи её в горизонтальном и вертикальном направлениях к месту укладки.

Применяется при возведении высотных зданий и сооружений из монолитного бетона, строительстве мостов, шахт и т.д.

Подача бетона на высоту 42 метра осуществляется пятисекционной бетонораспределительной стрелой.

Автобетононасос оснащен технологическим оборудованием с четырехсекционной бетонораспределительной стрелой 43 метра.

Особенность автобетононасоса:

- максимальная надежность бетононасосной группы высокого давления для бесконечно долгой работы при высокой производительности 140 куб.м/час;

- многообразие типов выдвижных опор: ST-system, новаторские системы опор ХХТ;

- интеллектуальное управление (пульт радиоуправления в сочетании с дистанционным для эффективной и безопасной работы оператора);

- оптимальная рабочая зона;

- компактная длина стрелы в транспортном положении;

- максимальная адаптация к сложным условиям российского климата;

- высококачественный сервис, оперативная поставка запчастей.

Металлоконструкция технологического оборудования устанавливается на прочную раму, в передней стойке которой встроены баки для воды и гидравлической жидкости. Автобетононасос снабжен станцией аварийного складывания стрелы.

Смазка узлов приемной воронки производится стандартной централизованной автоматической системой смазки.

Управление автобетононасосом осуществляется с пульта радиоуправления или с резервного дистанционного пульта с кабелем длиной 50 метров. Автобетононасос эксплуатируется в любых климатических условиях при температуре от - 5 °С до + 40 °С. При более низких температурах до - 20 °С применяются дополнительные опции - специальная конструкция утепления для бетоноводов и водобака.

** Работа при 7 МПа допускается только при установке усиленных отводов бетоновода и замков.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬБазовое шасси

KAMAZ-65201 8х4

Высота загрузки, мм

1400

Давление на бетонную смесь, развиваемое бетонотранспортным поршнем, МПа

8,0**

Диаметр бетоновода, мм

125

Максимальная высота подачи бетонной смеси стрелой от уровня земли/вылет стрел., м

43/38

Мощность установленная, кВт

220

Наибольшая крупность заполнителя, мм

40

Объем загрузочной воронки, м3

0,6

Производительность техническая на выходе из бетонораспределителя, м3/ч

140*

Тип привода

гидравлический

ВЕСОВЫЕ ПАРАМЕТРЫ И НАГРУЗКИМасса технологического оборудования, кг

23150

Полная масса а/м, кг

34000

Распределение полной массы, кг

на заднюю тележку

21000

на первую и вторую оси

12000

ГАБАРИТНЫЕ РАЗМЕРЫ, ММДлина, мм

13300

Ширина, мм

2500

Высота, мм

3950

СКОРОСТЬ ПЕРЕДВИЖЕНИЯ, КМ/Чмаксимальная

80

УГОЛ ПОВОРОТА БЕТОНОРАСПРЕДЕЛИТЕЛЬНОЙ СТРЕЛЫ, ГРАДв вертикальной плоскости

100

в горизонтальной плоскости

370
