Линия предназначена для производства секции балки дорожного ограждения (по ГОСТ 26804-86).

Высокое качество изготавливаемого профиля обеспечивает последовательный метод профилирования, применяемый в линиях наряду с электронной системой управления пробивкой отверстий и порезки готовых изделий.

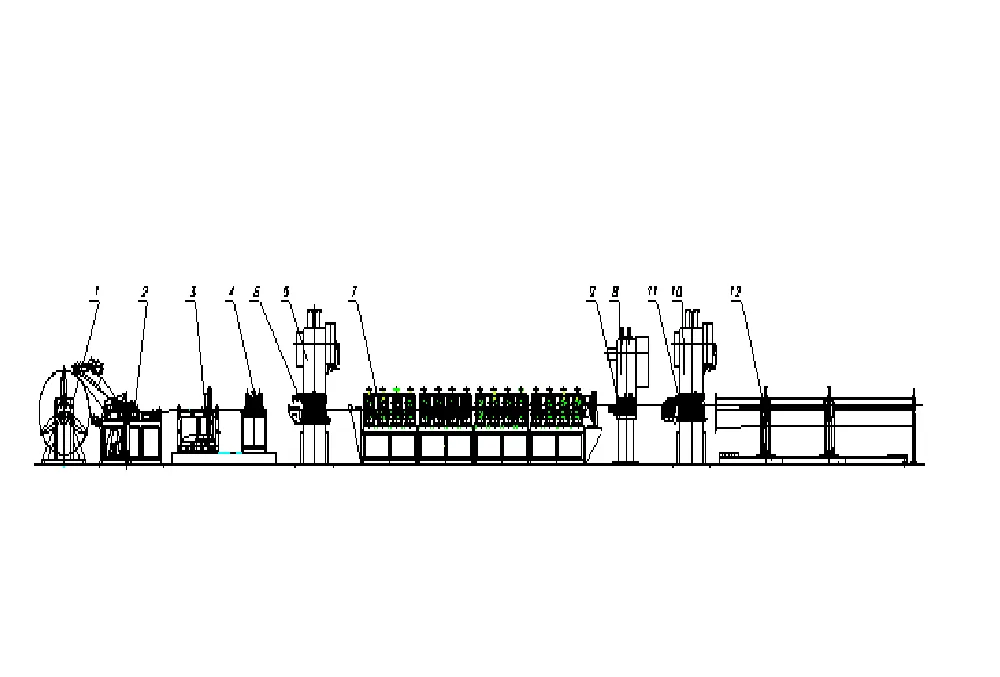

Схема линии

Используемый материал

-прокат рулонный из обычной углеродистой стали

Основные технические характеристики

Толщина материала, мм

4,0

Скорость профилирования, м/мин

от 8- 10

Потребляемая мощность, кВт

не более 60

Электропитание, В

380

Количество обслуживающего персонала, чел

2

Габаритные размеры

Длина, мм

32000

Ширина, мм

3300

Высота, мм

2500

Состав линии

Разматыватель рулона

Предназначен для разматывания и подачи рулонного материала в отгибатель рулона.

Максимальная ширина рулона, мм -600

Внутренний диаметр рулонов, мм -530-610

Максимальный наружный диаметр рулона, мм -1300

Максимальный вес рулона, кг -5000

Механизм разжима ручной

Масса, кг -1480

Отгибатель края рулона

Предназначен для захвата начального участка ленты с разматывателя рулона с последующим отгибом и подачей в листопровильную машину.

Максимальная толщина ленты, мм -4

Максимальная ширина ленты, мм -500

Масса, кг -850

Ножницы гильотинные

Предназначены для отрубки концевых участков ленты во время остановки линии.

Максимальная толщина ленты, мм -4

Максимальная ширина ленты, мм -600

Скорость реза, мм/сек -23

Масса, кг

Пост сварочный

Предназначен для установки и фиксации концевых участков лент при сварке встык.

Максимальная толщина ленты, мм -4

Максимальная ширина ленты, мм -600

Масса, кг -337

Пресс кривошипный

Пресс кривошипный КД 2330 усилием 100 т

Штамп перфорирующий

Предназначен для пробивки группы отверстий с определенным шагом в ленте.

Масса, кг -1060

Гибочно-прокатный станок

Предназначен для производства гнутого профиля гибкой-прокаткой из стальной ленты. На станине станка наряду с основными профилирующими узлами установлены правильное устройство и устройство для протирки и смазки ленты.

Толщина обрабатываемого материала, мм -4,0

Максимальная ширина заготовки, мм -500

Максимальная глубина профилирования, мм -90

Масса станка, кг -14500

8. Штамп перфорирующий

Предназначен для пробивки одиночных отверстий с определенным шагом в профиле.

Масса, кг -214

9. Пресс кривошипный

Пресс кривошипный КД 2128 усилием 63 т.

10. Пресс кривошипный

Пресс кривошипный КД 2128 усилием 100 т.

11. Штамп отрезной

Предназначен для отрезки профиля на заданную длину

Масса, кг -214

Стол приемный

Предназначен для приема готовых деталей, штабелирования в пакет и удаления пакета из рабочей зоны.

Количество профилей в пачке, шт -10

Ширина принимаемого профиля, мм -312

Масса стола, кг -986

Электронная система управления

Предназначена для задания шагов перфорации, количество отверстий и контроля выполнения заданных параметров. Автоматика на базе «SIMENS». Электронный блок управления встраивается в шкаф-пульт управления.

Сроки поставки

Срок изготовления линии от 6 месяцев.
