Линия предназначена для производства сварного опалубочного профиля, используемого в сборно-разборной крупнощитовой модульной опалубке при сооружении монолитных конструкций. Универсальная объемно-переставная опалубка позволяет возводить жилые, промышленные и общественные здания и сооружения с произвольными архитектурно-планировочными решениями фасадов и внутренних помещений.

Используемый материал

-прокат рулонный из обычной углеродистой стали

Основные технические характеристики

Толщина материала, мм

2,0-3,0

Скорость профилирования, м/мин

5

Потребляемая мощность, кВт

не более 110

Электропитание, В

380

Количество обслуживающего персонала, чел

2-3

Габаритные размеры

Длина, мм

42000

Ширина, мм

10000

Высота, мм

3000

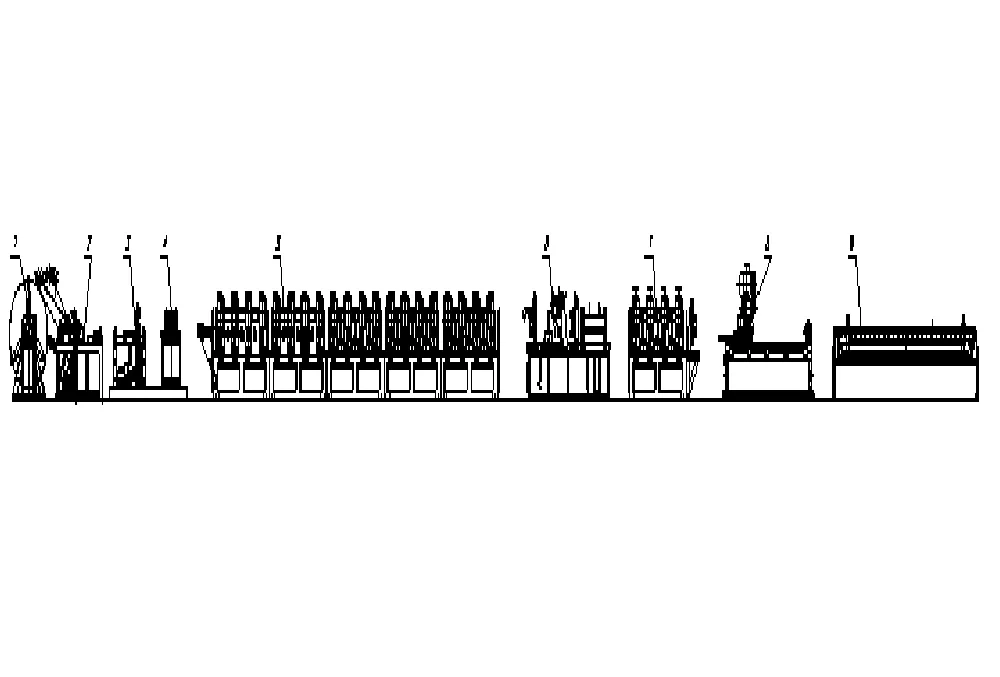

Состав линии

1. Разматыватель рулона

Предназначен для разматывания и подачи рулонного материала в отгибатель рулона.

Максимальная ширина рулона, мм -600

Внутренний диаметр рулонов, мм -530-610

Максимальный наружный диаметр рулона, мм -1300

Максимальный вес рулона, кг -5000

Механизм разжима ручной

Масса, кг -1480

2. Машина листоправильная с отгибателем края рулона

Предназначена для захвата начального участка ленты с разматывателя рулона с последующим отгибом, правкой ленты и подачей в гибочно-пракатный станок. Правка ленты осуществляется параллельно расположенными валками.

Максимальная толщина ленты, мм -4,0

Максимальная ширина ленты, мм -500

Масса, кг -2500

3. Ножницы гильотинные

Предназначены для отрубки концевых участков ленты вовремя остановки линии.

Максимальная толщина ленты, мм -4,0

Максимальная ширина ленты, мм -600

Скорость реза, мм/сек -23

Масса, кг 2500

4. Пост сварочный

Предназначен для установки и фиксации концевых участков лент при сварке встык.

Максимальная толщина ленты, мм -4,0

Максимальная ширина ленты, мм -500

Масса, кг -337

5. Гибочно-прокатный станок

Предназначен для производства гнутого профиля гибкой-прокаткой из стальной ленты. На станине помимо профилирующих установлены промежуточные клети.

Толщина обрабатываемого материала, мм -2,0-3,0

Максимальная ширина заготовки, мм -500

Количество профилирующих клетей, шт -20

Масса станка, кг -28200

6. Сварочно-обжимной агрегат

Предназначен для доформовки трубной заготовки, сжатия ее разогретых кромок, снятия грата и охлаждения заготовки.

Толщина обрабатываемого материала, мм -2,0-3,0

Максимальные размеры профиля, мм -125х125

Масса станка, кг -2600

7. Калибрующий станок

Предназначен для окончательной калибровки профиля после операции сварки и охлаждения. На станине помимо калибрующих клетей установлены промежуточные клети и правильное устройство.

Толщина обрабатываемого материала, мм -2,0-3,0

Количество калибрующих клетей, шт -4

Масса станка, кг -6200

8. Пила отрезная

Предназначена для отрезки профиля на мерные длины без остановки линии. Отрезка производится металлическим диском.

Толщина обрабатываемого материала, мм -3,0

Максимальный размер сечения отрезаемого профиля, мм -130х130

Максимальная допустимая скорость подачи ленты, м/мин -8

Масса станка, кг -2900

9. Стол приемный со сбрасывателем

Предназначен для приема готовых деталей и удаления их из рабочей зоны.

Максимальная длина профиля, мм -6000

Максимальная ширина принимаемого профиля, мм -400

Масса стола, кг -400

10. Электронная система управления

Предназначена для синхронизации работы всех единиц оборудования, входящих в линию. Автоматика на базе «SIMENS». Частотные преобразователи приводов фирмы «HITACHI».

Сроки поставки

Срок изготовления линии от 8 месяцев.
