Линия предназначена для изготовления профилей из оцинкованной стали для монтажа гипсокартона. Данная линия также позволяет получать профили для облицовки фасадов зданий и сооружений, таких как сайдинг, софит и доборные элементы.

Оборудование изготовлено с использованием передовых технологий, быстропереналаживаемое, имеет малое энергопотребление, постоянно совершенствуется. Состав линии может быть изменен с четом пожеланий заказчика

Рекомендуемый материал

-оцинкованная или обычная углеродистая сталь;

-прокат рулонный тонколистовой с декоративно-защитным лакокрасочным покрытием;

Основные технические характеристики

Толщина материала, мм

до 0,6

Скорость профилирования, м/мин

20-25

Потребляемая мощность, кВт

7,5

Электропитание, В

380

Количество обслуживающего персонала, чел

2

Габаритные размеры

Длина, мм

14000

Ширина, мм

2000

Высота, мм

1600

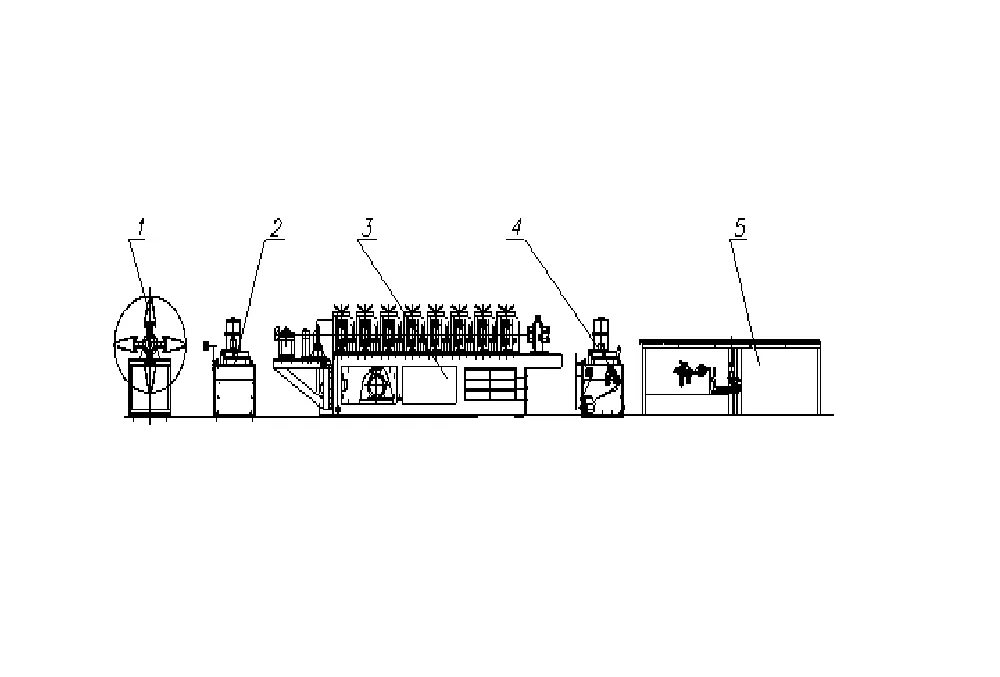

Состав линии

Разматыватель рулона

Предназначен для разматывания и подачи рулонного материала в гибочно-прокатный станок.

Максимальная ширина рулона, мм -350

Внутренний диаметр рулонов, мм -460-510

Максимальный наружный диаметр рулона, мм -1200

Максимальный вес рулона, кг -3000

Механизм разжима ручной

Масса, кг -480

Устройство перфорации

Предназначено для пробивки отверстий в ленте при непрерывной подаче ленты.

Максимальная ширина ленты, мм -350

Усилие пневмоцилиндра, кН -15,3

Рабочее давление в пневмосистеме, МПа -0,5-0,6

Масса устройства, кг -390

Гибочно-прокатный станок

Предназначен для производства мелкосортного гнутого профиля гибкой-прокаткой (в том числе «методом интенсивного деформирования») из различной металлической ленты с σВ не более 390 МПа. На станине станка установлены правильное устройство и устройство для протирки и смазки ленты. Переход с проката одного вида профиля на другой осуществляется путем замены формующих роликов. Время переналадки – 1-2 часа.

Толщина обрабатываемого материала, мм -0,4-0,6

Максимальная ширина заготовки, мм -310

Максимальная глубина профилирования, мм -50

Основа привода асинхронный электродвигатель

Масса станка, кг -3050

Устройство отрезки

Предназначено для отрезки профиля на мерные длины при непрерывной подаче профиля.

Максимальная ширина отрезаемого профиля, мм -270

Усилие пневмоцилиндра, кН -30,9

Рабочее давление в пневмосистеме, МПа -0,5-0,6

Масса устройства, кг -450

Стол приемный со сбрасывателем

Предназначен для приема готовых деталей и удаления их из рабочей зоны.

Максимальная длина принимаемого профиля, мм -6000

Максимальная ширина принимаемого профиля, мм -270

Масса стола, кг -220

Электронная система управления

Предназначена для задания длины отрезаемой детали и шага перфорации, индикации количества изготавливаемых деталей. Автоматика на базе «SIMENS». Электронный блок управления встраивается в шкаф-пульт управления.

Дискретность установки длины, мм -1

Максимальная задаваемая длина профиля, мм -9999

Максимальное количество отсчитываемых деталей, шт -9999

Максимальная длина шага перфорации, мм -9999

Время непрерывной работы в сутки, ч -не более 16

Масса электронного блока, кг -1

Электропитание, В -220±22

Сроки поставки

Срок изготовления линии от 3 месяцев.
