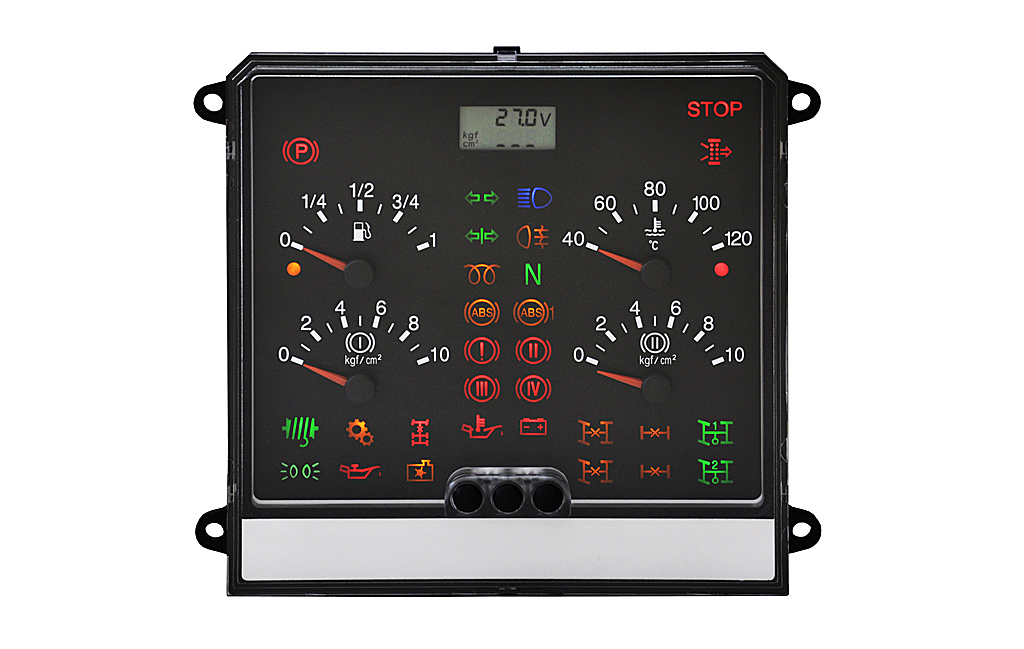

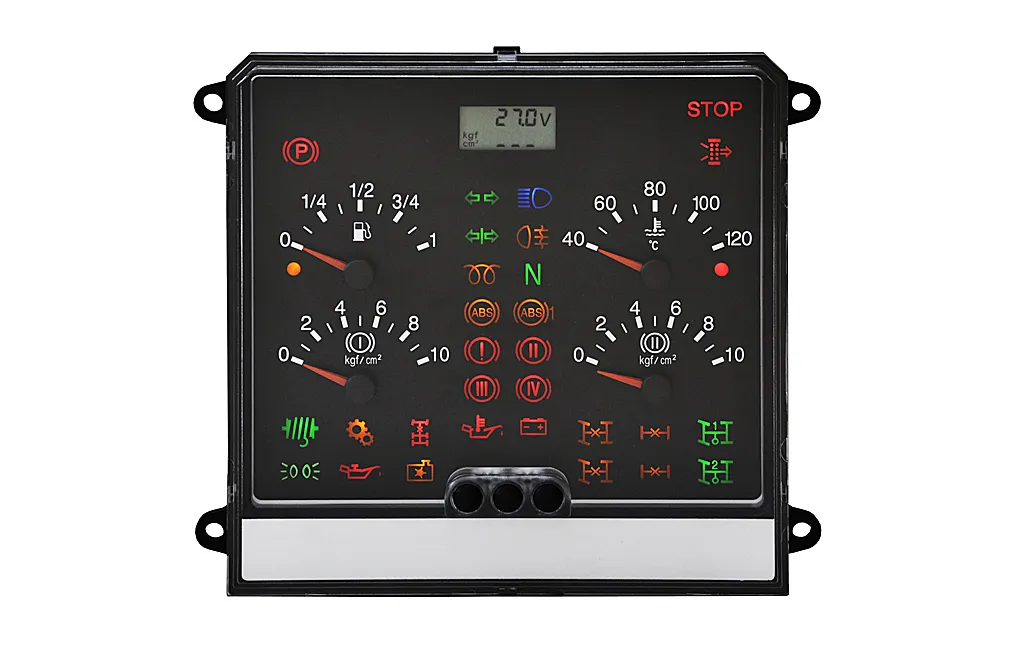

Центральный блок комбинации приборов (ЦБКП) грузовых автомобилей и автобусовМодель: 56.3801-01 и модификации

Центральный блок комбинации приборов 56.3801-01 (далее — ЦБКП) предназначен для обработки и отображения информации о функциональном и техническом состоянии узлов, агрегатов, систем и параметров движения автомобиля.

ЦБКП обеспечивает индикацию параметров:

уровень топлива;

температура охлаждающей жидкости;

давление воздуха в I рабочем контуре;

давление воздуха во II рабочем контуре;

давление масла;

внешняя температура воздуха;

напряжение бортовой сети;

текущее время суток;

состояние систем и агрегатов автомобиля.

ЦБКП изготавливается в климатических исполнениях У2 для работы в диапазоне температур от минус 40 °С до плюс 60 °С (56.3801-03) и Т2 для работы в диапазоне температур от минус 20 °С до плюс 60 °С (5607.3801-03).

Аналогов нет.

Технические характеристики:

Диапазон показаний уровня топлива

0—1

Диапазон показаний температуры охлаждающей жидкости, °С

40—120

Диапазон показаний давления воздуха в I рабочем контуре, кгс/см^2

0—10

Диапазон показаний давления воздуха в II рабочем контуре, кгс/см^2

0—10

Диапазон показаний напряжения бортовой сети, В

18—32

Диапазон показаний давления масла, кгс/см^2

0—10

Диапазон показаний внешней температуры воздуха, °С

от минус 40 до плюс 70

Диапазон показаний текущего времени суток

от 00 ч 00 мин до 23 ч 59 мин

Номинальное напряжение, В

24

Максимальный ток потребления, не более, А

1 (при включенном замке зажигания, напряжение бортсети — 27 В);

0,02 (при выключенных замке зажигания и подсветке, напряжение бортсети — 24 В)

Габаритные размеры, мм

213х194х48

Масса, кг

0,7
