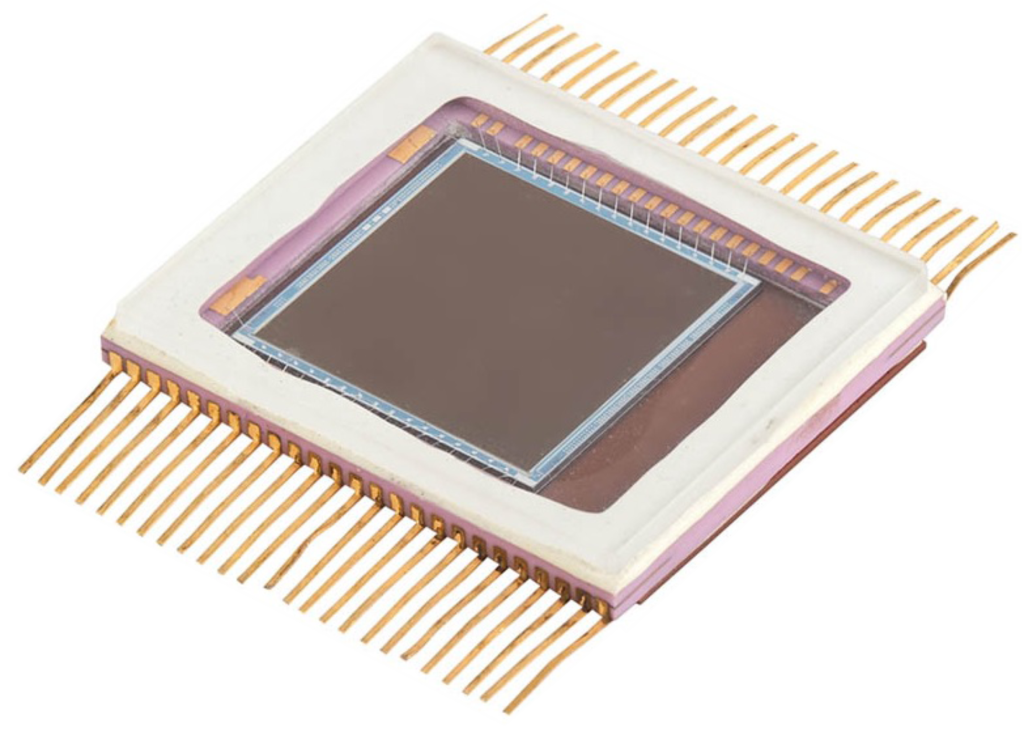

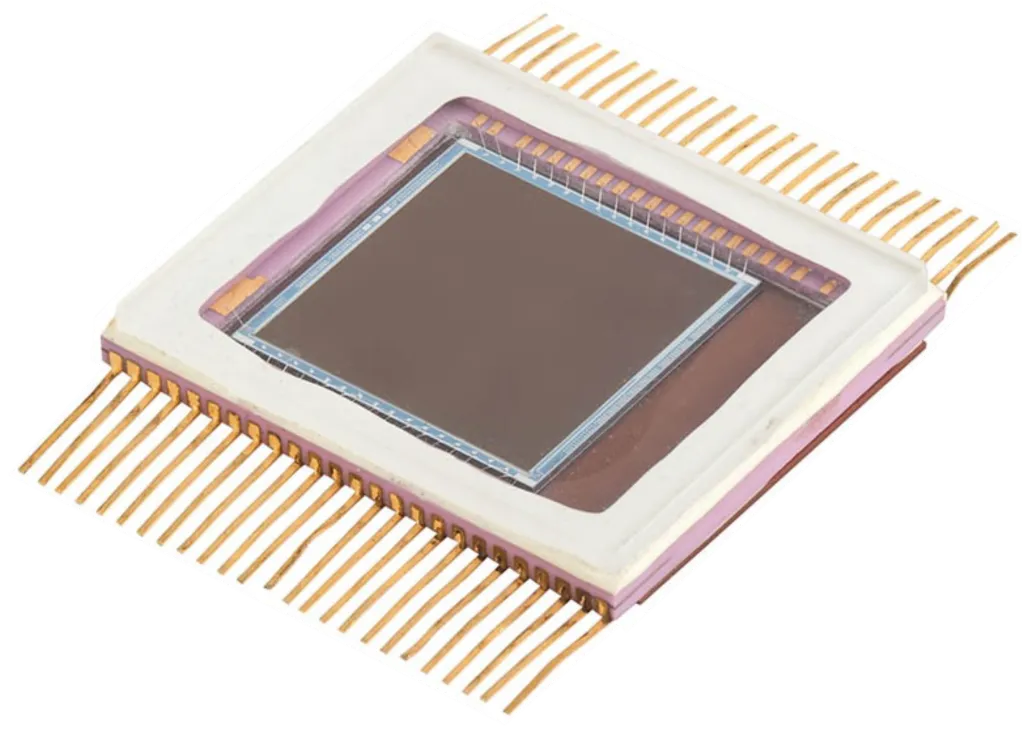

ФППЗ «Квадро–Т» – матричный фоточувствительный прибор с кадровым переносом заряда, объемным n-каналом, подложкой p-типа. Может выпускаться с термоэлектрической батареей и волоконно-оптическим входом. Прибор имеет секцию накопления и секцию хранения. Общее число пикселей в выходном регистре 1568. Первые 16 определяют уровень темнового сигнала. Допускается считывание элементов по регистру, как в одном, так и в другом направлении. Каждая секция содержит 768 строк по 1536 пикселей в строке.

Преимущества:высокая чувствительность

• широкий спектральный диапазон
• низкий темновой ток
• возможность работы в высокочастотном режиме при частоте регистра до 40,0 МГц
• возможность работы в низкочастотном режиме при времени накопления до 10 с

Параметры:

• Число пикселей, (Г×В): 1536×1536
•  Размер фоточувствительной области, мм: 16,898×16,898
•  Размер пикселя, мкм: 11×11
•  Габаритные размеры (с выводами), мм: 32,0×42,5×5,0
•  Масса прибора, г: 10
•  Формат изображения: 1:1; 1:2
•  Полный кадр, строк: 1536
•  Диапазон спектральной чувствительности, нм: 400 ÷ 1000
•  Напряжение насыщения, В: 1,0
•  Монохроматическая чувствительность на λ=670 нм, В/мкДж/см25
•  Среднее значение темнового сигнала, мВ/с30
•  Среднеквадратичная неравномерность выходного сигнала, %2
•  Шум, ē≤20
•  Динамический диапазон, отн. ед. 8000
•  Глубина модуляции на пространственной частоте, равной fN/2 по горизонтали и вертикали, %55
•  Неэффективность переноса, отн. ед.1·10-5
