ЭГС является стационарным многоканальным многоблочным газоанализатором непрерывного действия.

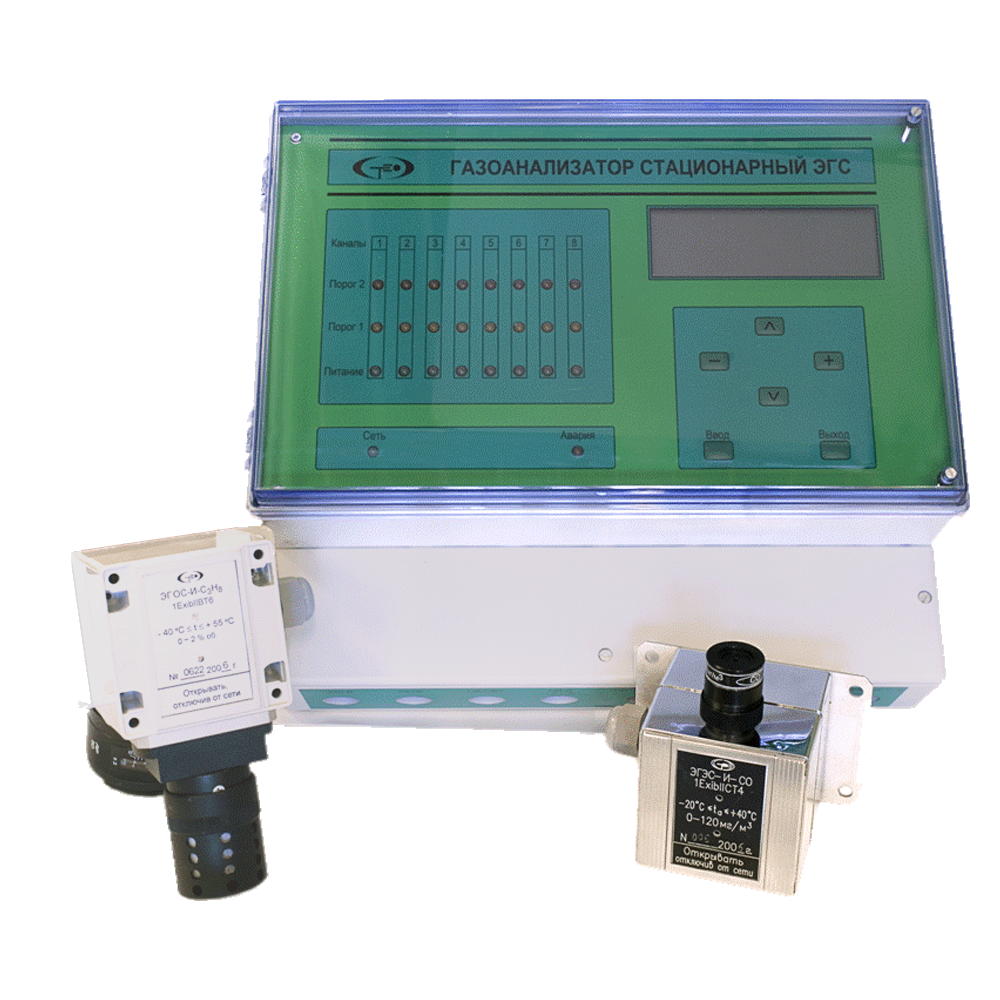

ЭГС состоит из блока управления (БУ) стандартных размеров или уменьшенных габаритов, датчиков (оптических ЭГОС-И и ЭГОС-И1, термокаталитических ЭГТС-И, электрохимических ЭГЭС-И), а также коробок распределительных (КР).

В состав газоанализатора может входить:

  - от 1 до 16 датчиков при использовании БУ стандартных размеров

  - от 1 до 2 датчиков при использовании БУ уменьшенных габаритов.

Способ пробоотбора – естественная диффузия.

Связь между БУ и датчиками осуществляется по цифровому каналу связи RS-485.

Части ЭГС являются связанным электрооборудованием.

БУ устанавливается вне взрывоопасной зоны, датчики и КР располагаются во взрывоопасной зоне. Взрывобезопасные параметры цепей питания и связи с датчиками обеспечиваются размещенными в БУ барьерами искрозащиты, а также максимальной емкостью и индуктивностью кабелей. Соединение БУ с КР и датчиками должно выполняться с учетом требований, что для цепей питания и связи максимальные емкости не должны превосходить 0.4 мкФ, а индуктивности 0.3 и 3 мГн, соответственно.

БУ осуществляет питание датчиков, вывод информации на дисплей, а также обработку сигналов и сравнение по каналам с заданными пороговыми значениями, выработку управляющих сигналов для световой, звуковой сигнализации и внешних исполнительных устройств, связь с другими системами по цифровому каналу.

БУ имеет маркировку [Ex ib Gb] IIC.

Датчики имеют взрывозащиту вида «искробезопасная электрическая цепь «i» по ГОСТ 31610.11-2014 (IEC 60079-11:2011) и «взрывонепроницаемая оболочка» «d» по ГОСТ IEC 60079-1-2013.

Датчики имеют следующую маркировку взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011):

  - ЭГОС-И – 1Ex ib IIB T6 Gb;

  - ЭГОС-И1 – 1Ex ib d IIB T4 Gb;

  - ЭГТС-И – 1Ex ib d IIB T6 Gb;

  - ЭГЭС-И – 1Ex ib IIС T6 Gb.

Параметры:

• БУ предназначен для эксплуатации при температуре от -10°С до +45°С и относительной влажности окружающего воздуха до 95% при 35°С.

• Датчики ЭГОС-И и ЭГОС-И1 предназначены для эксплуатации при температуре от - 40°С до +55°С и относительной влажности воздуха до 95% при температуре 35°С.

• Датчики ЭГТС-И предназначены для эксплуатации при температуре от -20°С до +50°С и относительной влажности окружающего воздуха до 95% при температуре 35°С.

• Датчики ЭГЭС-И предназначены для эксплуатации при температуре от -20°С до 45°С и относительной влажности окружающего воздуха до 95% при температуре 35°С.

• Для удобства монтажа датчики подключаются к линиям связи и питания при помощи КР, имеющих маркировку взрывозащиты 1Ex ib IIC T6 Gb.

• По защищенности от влияния пыли и воды датчики и КР имеют степень за-щиты IP54, БУ соответствуют степени защиты IP44 по ГОСТ 14254.

• ЭГС устойчив и прочен к воздействию атмосферного давления в диапазоне от 84 до 106,7 кПа в соответствии с группой Р1 по ГОСТ Р 52931.

• Питание ЭГС осуществляется от однофазной сети переменного тока напряжением (220 ± 22) В, частотой (50 +1,5 / −0,7) Гц

• Соединение датчиков с БУ для подачи питающего напряжения должно осуществляться кабелем с таким сечением жил, чтобы напряжение на датчиках было не менее 9,2 В при потреблении каждым датчиком тока до 150 мА.

• В состав ЭГС входят датчики указанные в Руководстве по эксплуатации.

Метан 0 - 5% об.д., абсолютная погрешность ± (0,1+0,04 Сх) % об;

Пропан 0 - 2% об.д., абсолютная погрешность ± (0,05+0,04 Сх) % об;

Этанол от 0 до 0,78%, абсолютная погрешность ± 0,16 % об;

Диоксид углерода 0 - 5 % об.д., абсолютная погрешность ± (0,1+0,04 Сх) %об;

Кислород 0 - 30% об.д., приведенная погрешность ±5%;

Водород 0 - 5% об.д., абсолютная погрешность ±0,2%;

Оксид углерода от 0 до 120 мг/м³, относительная погрешность ± 25%;

Сероводород от 0 до 45 мг/м³, относительная погрешность ±25%;

Диоксид серы от 0 до 50 мг/м³, относительная погрешность ±25%;

Диоксид азота от 0 до 20 мг/м³, относительная погрешность ±25%;

Хлор от 0 до 15 мг/м³, относительная погрешность ±25%

Аммиак от 0 до 70 мг/м³, относительная погрешность ±25%;

Масса и габариты:

Блок управления (стандартный): 355 × 390 × 165 мм, масса 7,6 кг;

Блок управления (уменьшенных габаритов): 220 × 240 ×125 мм, масса 1,9 кг;

Габариты датчиков: не более 165 × 87 ×130 мм, масса не более 0,6 кг.
