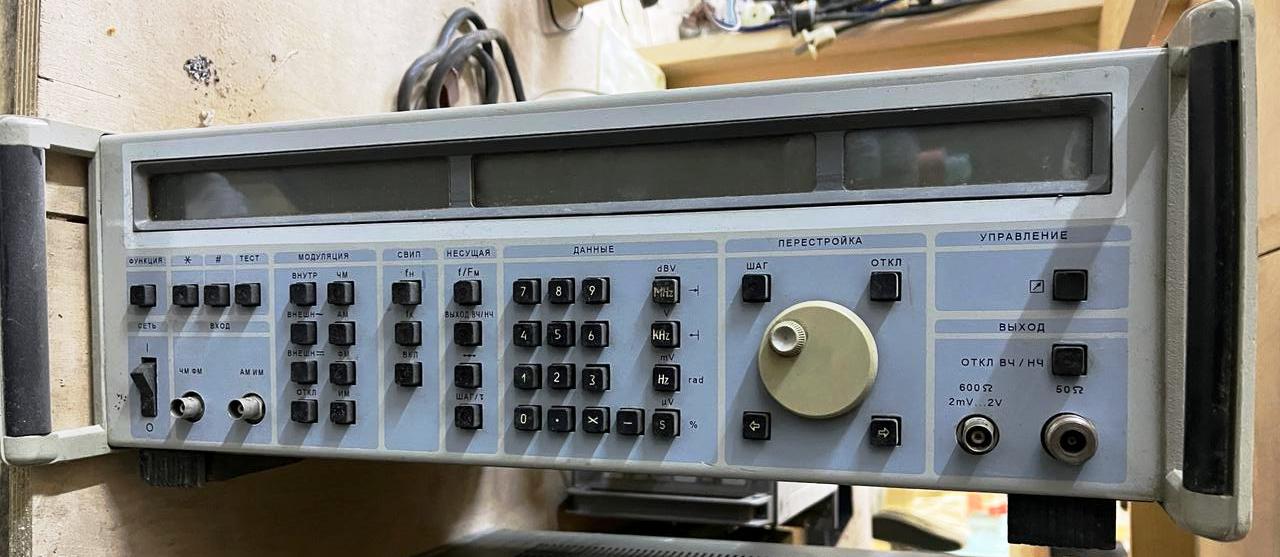

Генератор высокочастотный Г4-201/1

В рабочем состоянии, настроен, с описанием в электронном виде.

Предназначены для организации проверки перспективной связной, радиолокационной и другой радиотехнической аппаратуры, где требуется повышенная точность и стабильность частоты, малая дискретность установки параметров, низкий уровень фазового шума, автоматизация измерений.

• Диапазон частот: 0,1...1280 МГц ( Г4-201) 0,1...2560 МГц ( Г4-201/1).
• Дискретность: 1Гц ( имеется возможность установки частоты с дискретностью 0,1 Гц в диапазоне частот до 1280 МГц и 0,2 Гц в диапазоне частот свыше 1280 МГц ).
• Погрешность установки частоты: 2х10-5 % .
• Время установки частоты: 30 мс.
• Нестабильность частоты за 5 мин.: 5х10-8.
• Паразитная девиация частоты в полосе 0,3...3,4 кГц: 2 Гц ( Г4-201) 4 Гц (Г4-201/1).
• Паразитная AM: 0,1 %.
• Спектральная плотность мощности фазовых шумов в диапазоне частот 320... 640МГц при отстройке на 20 кГц от несущей: -135 дБ/Гц.
• Выходное напряжение: 5,62х10-8...2 В до 1280 МГц; 5,62х10-8...1 В свыше 1280 Мгц.
• Режимы работы: НК, AM, ЧМ, ФМ, ИМ.
• Пределы установки AM: 0...99 % в диапазоне до 1280 МГц.
• Диапазон модулирующих частот при ЧМ: 0,03...100 кГц.
• Уровень СВЧ излучений на расстоянии 1 м от прибора 1 мкВ, наведенный на двухвитковую рамку на расстоянии 50 мм от прибора: 10-4 В/м.
• Масса: 24 кг (Г4-201); 26 кг (Г4-201/1).
