ИПДЛ-249/1-R2 - извещатель пожарный дымовой линейный предназначен для обнаружения продуктов горения в контролируемой зоне, образованной оптическим лучом, между излучателем, отражателем и приемником инфракрасного излучения и формирование извещения «Пожар» при уменьшении сигнала ниже порогового уровня извещателя из-за повышения концентрации продуктов горения в контролируемой среде. Извещатель передает извещение в прибор приемно-контрольный и управления системы противопожарной защиты GLOBAL RUBEZH.

В системе занимает 1 адрес.

Питание и информационный обмен извещателя осуществляется по двухпроводной адресной линии связи (АЛС).

Комплектация:

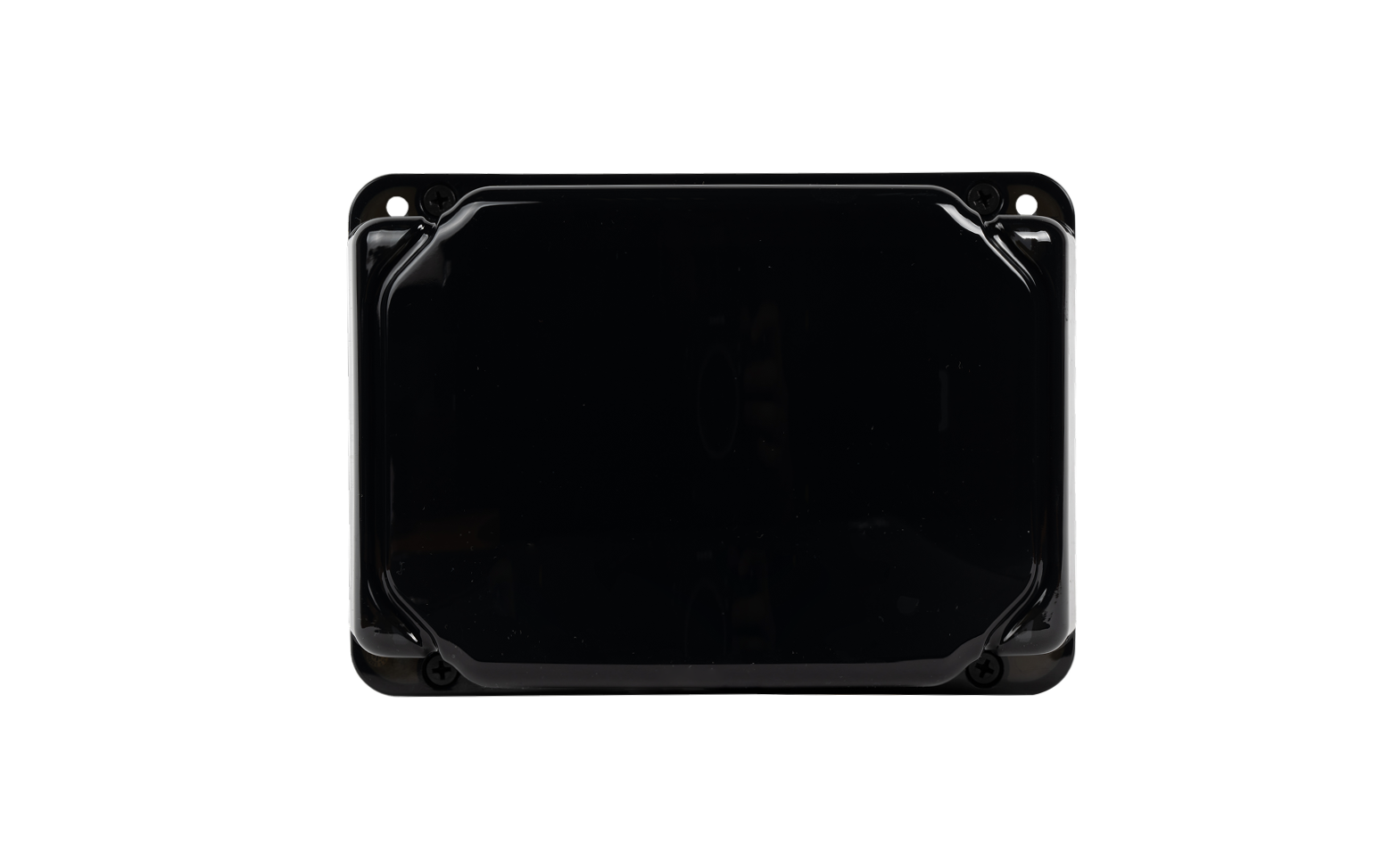

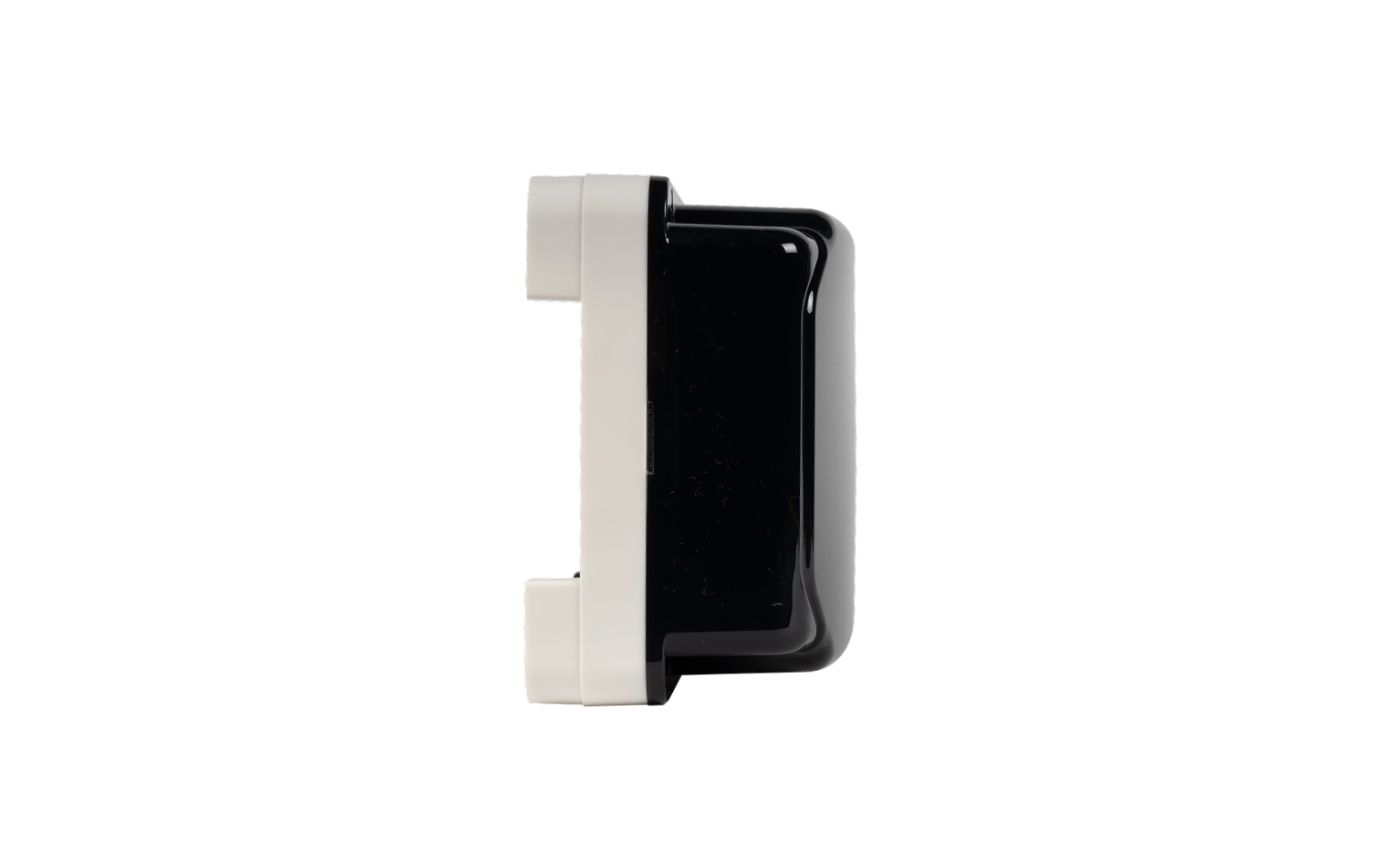

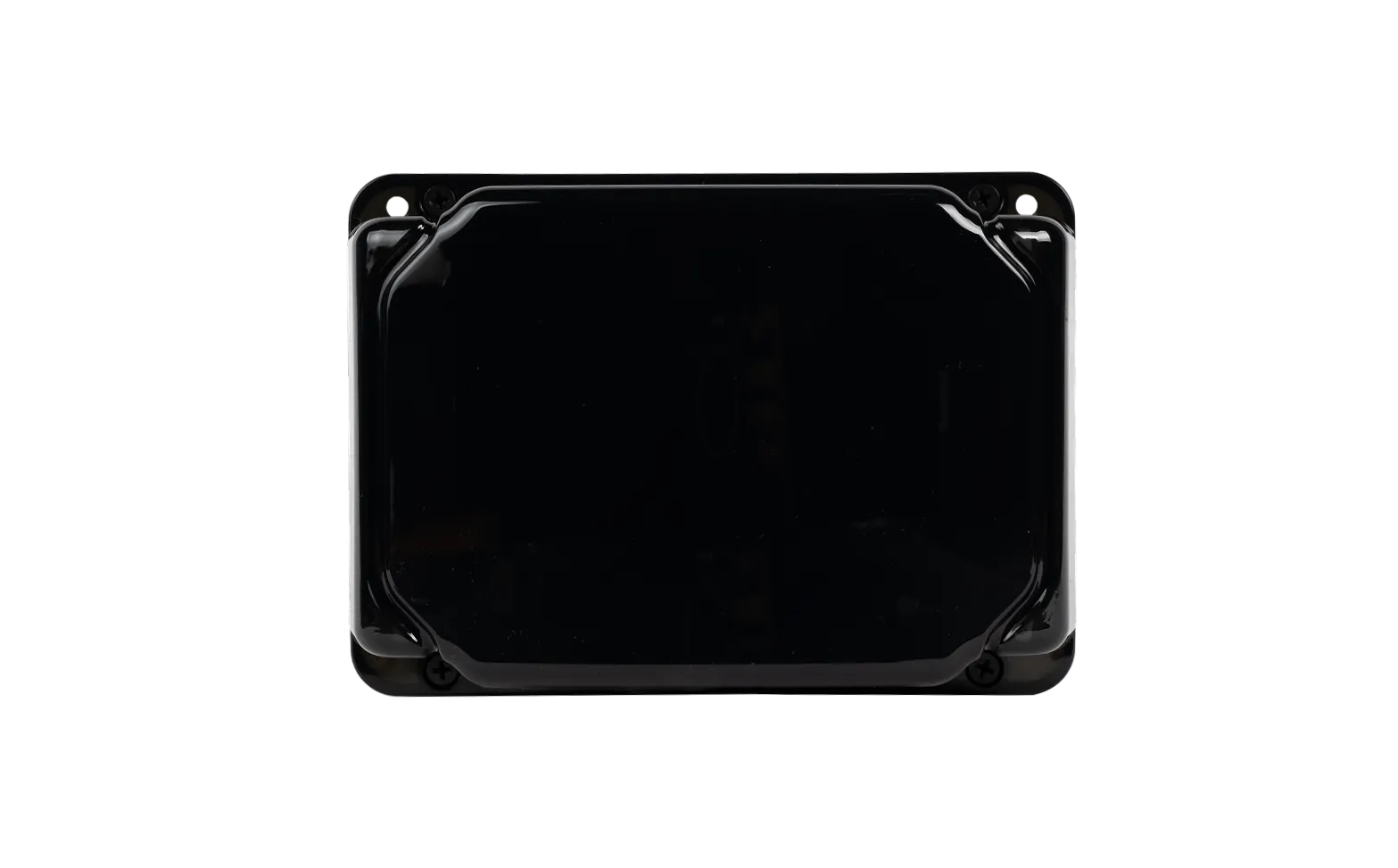

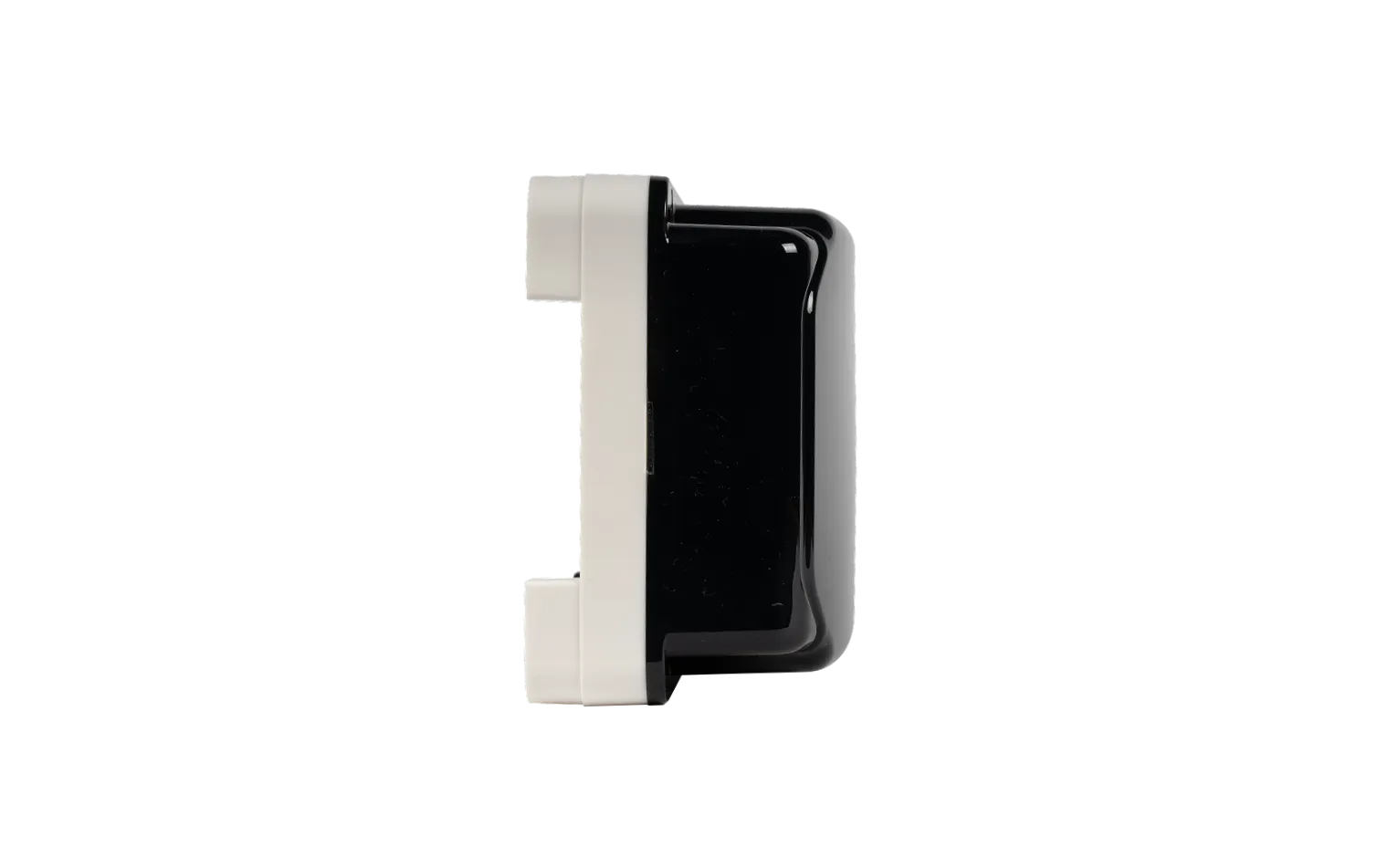

• блок излучателя и блок приемника, расположенных в одном корпусе
• отражатель, устанавливаемого на противоположной стороне охраняемой зоны

Принцип работы:

Вместе они образуют ИК-луч, по затуханию которого прибор определяет наличие задымления. Сигнал от излучателя проходит через контролируемую среду, отражается от отражателя и фиксируется приемником.

При возгорании дым от очага возгорания поднимается к потолку, и задымленная среда вызывает затухание оптического луча. В приемнике уровень ослабленного сигнала сравнивается с уровнем сигнала, полученным при настройке и принятым за сигнал, соответствующий оптически чистой среде. Как только отношение достигает установленного порога, формируется сигнал «Пожар», который по линии АЛС транслируется на КАУ.

Исполнения:

• ИПДЛ-249/1-50 – R2
• ИПДЛ-249/1-75 – R2
• ИПДЛ-249/1-100 – R2, где значения: 50, 75 или 100 - максимальное расстояние между излучателем и отражателем
