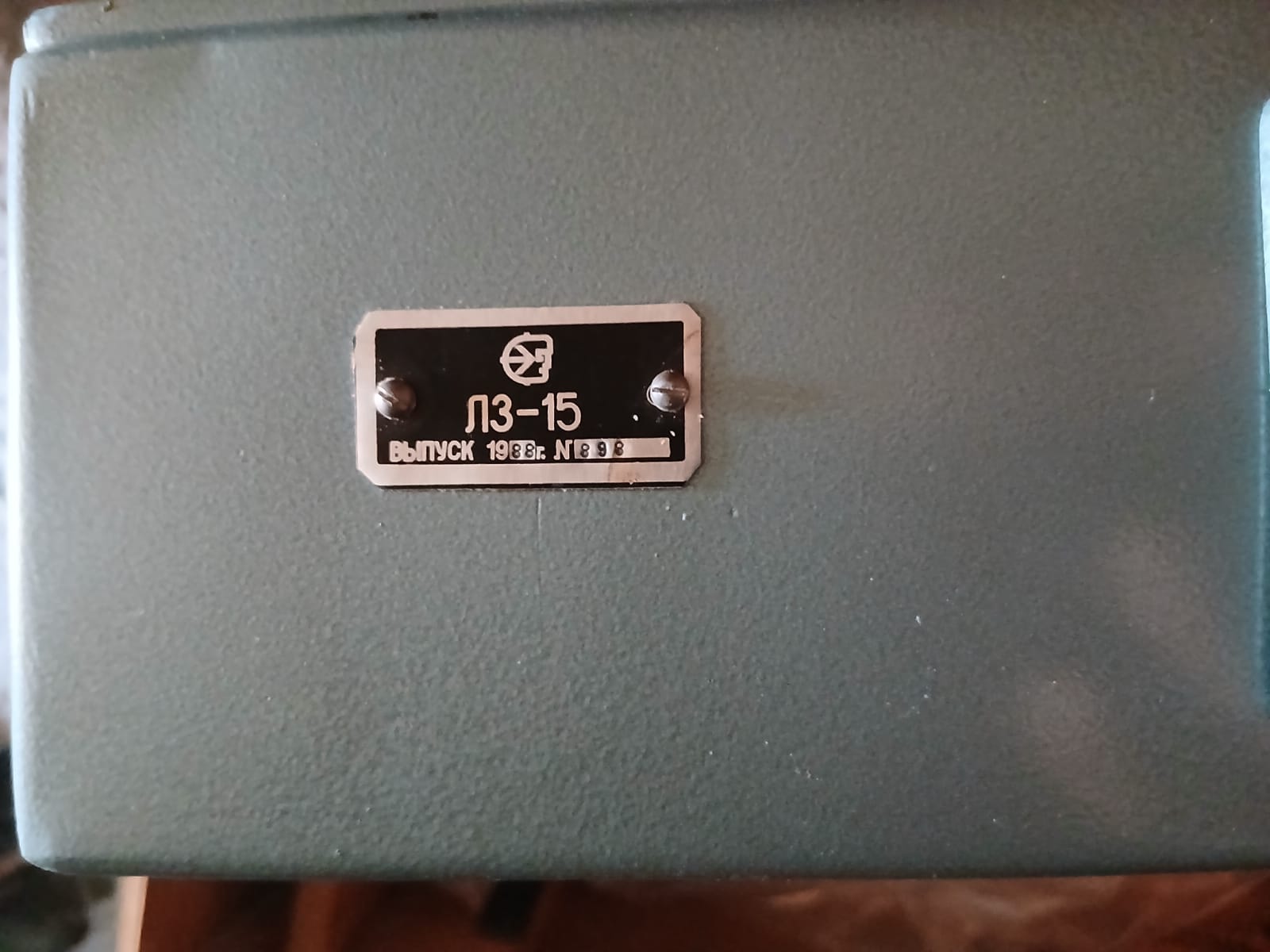

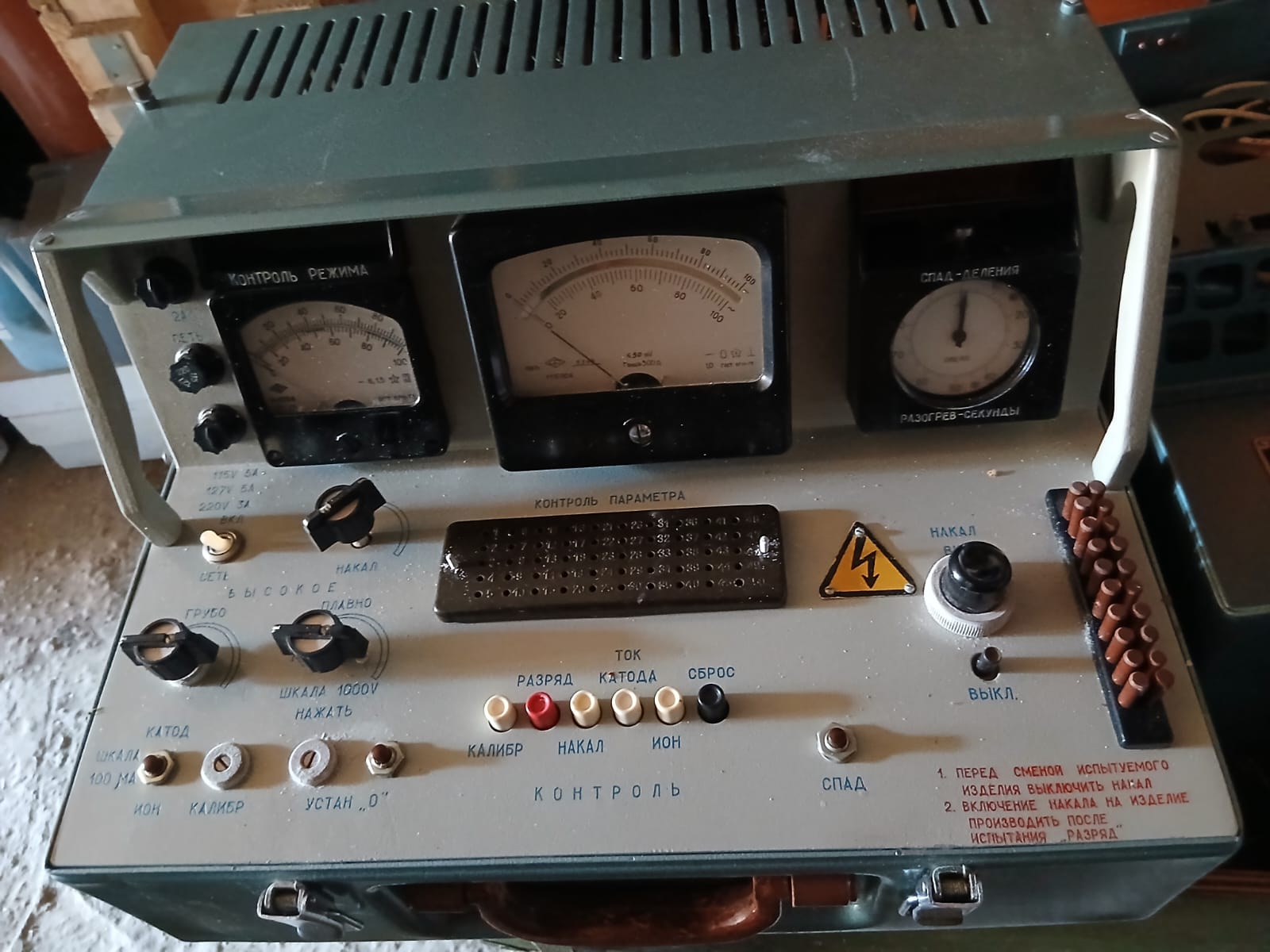

Измеритель Л3-15 с блоком Я8Л-266.

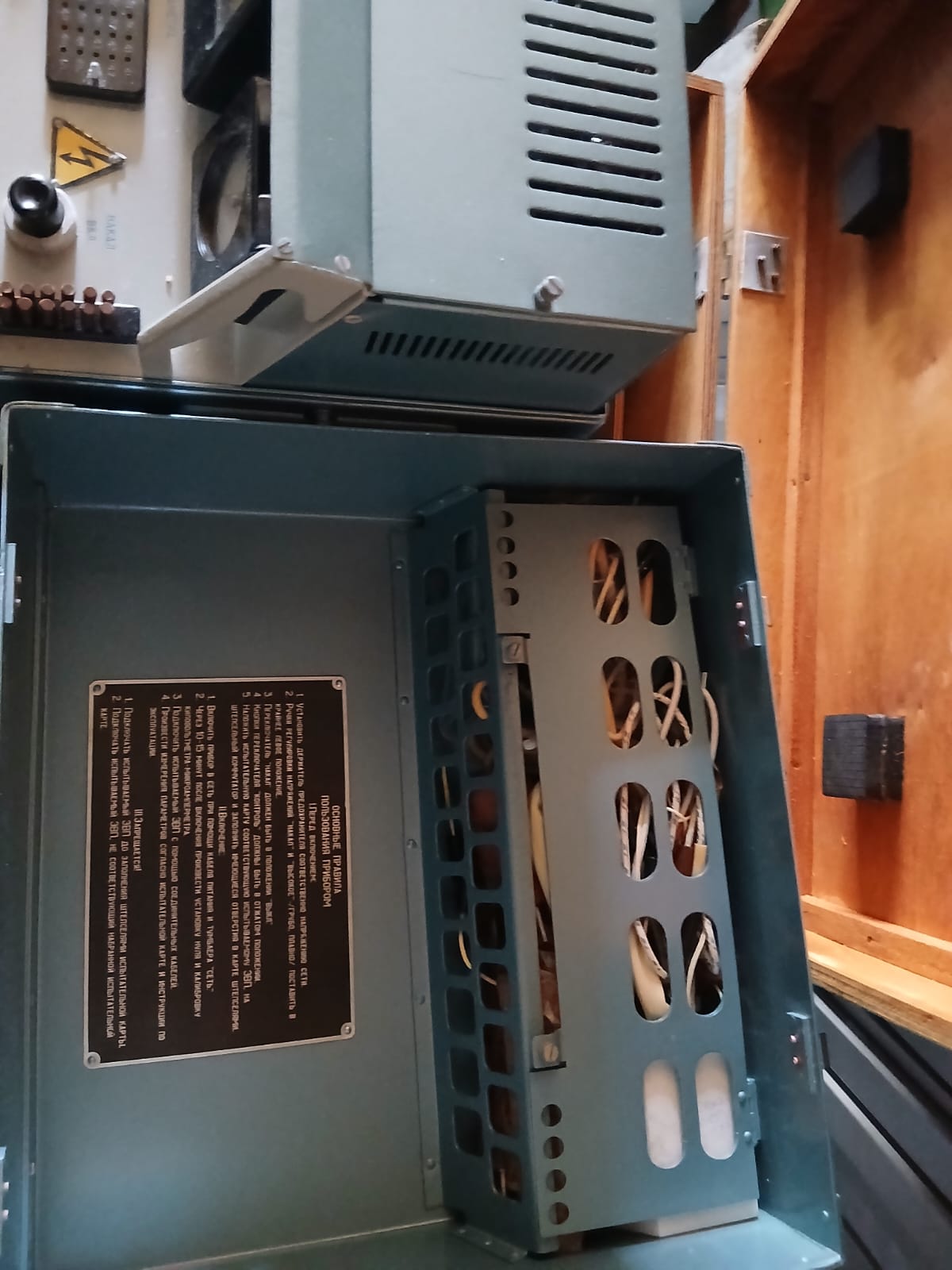

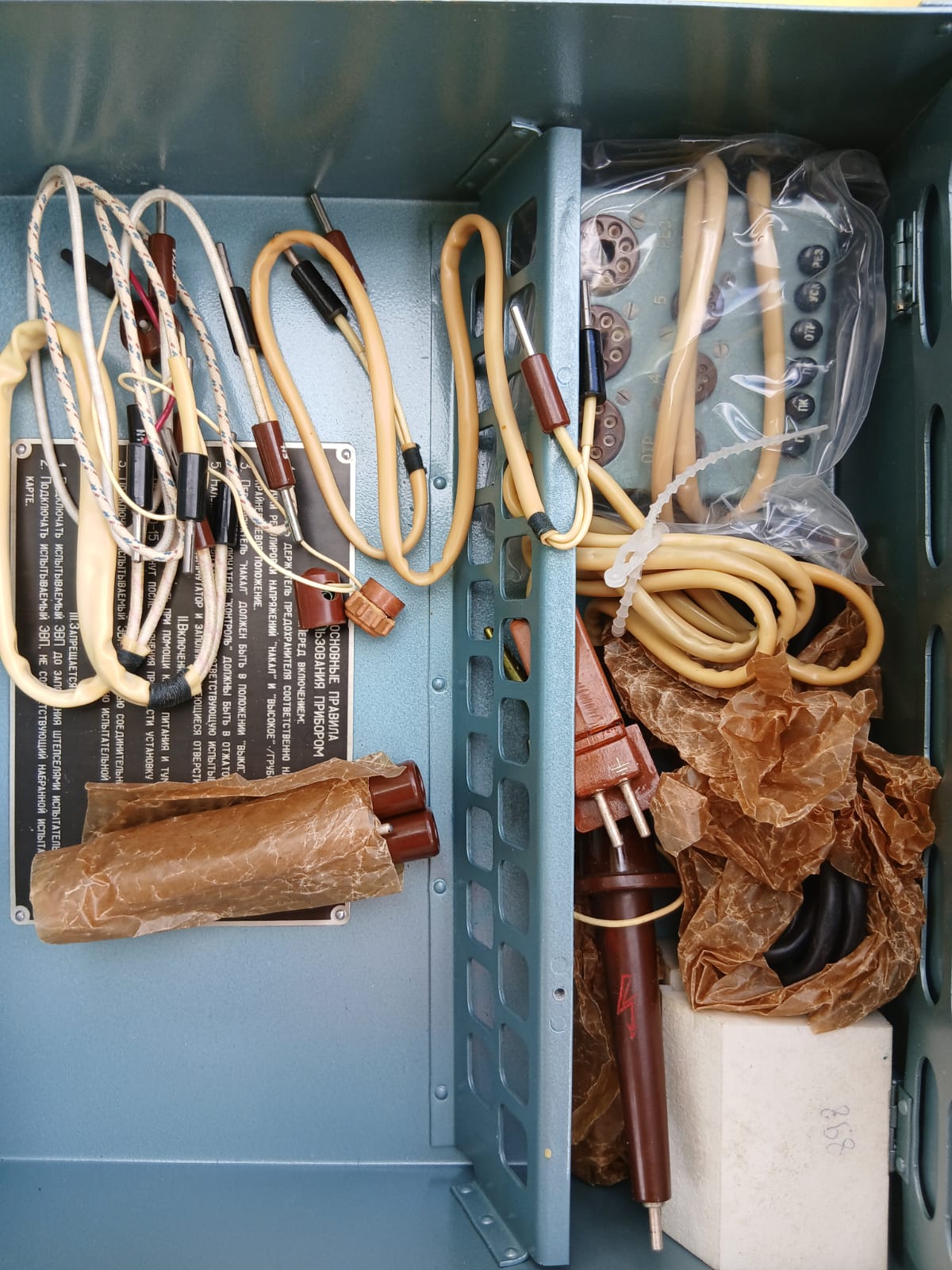

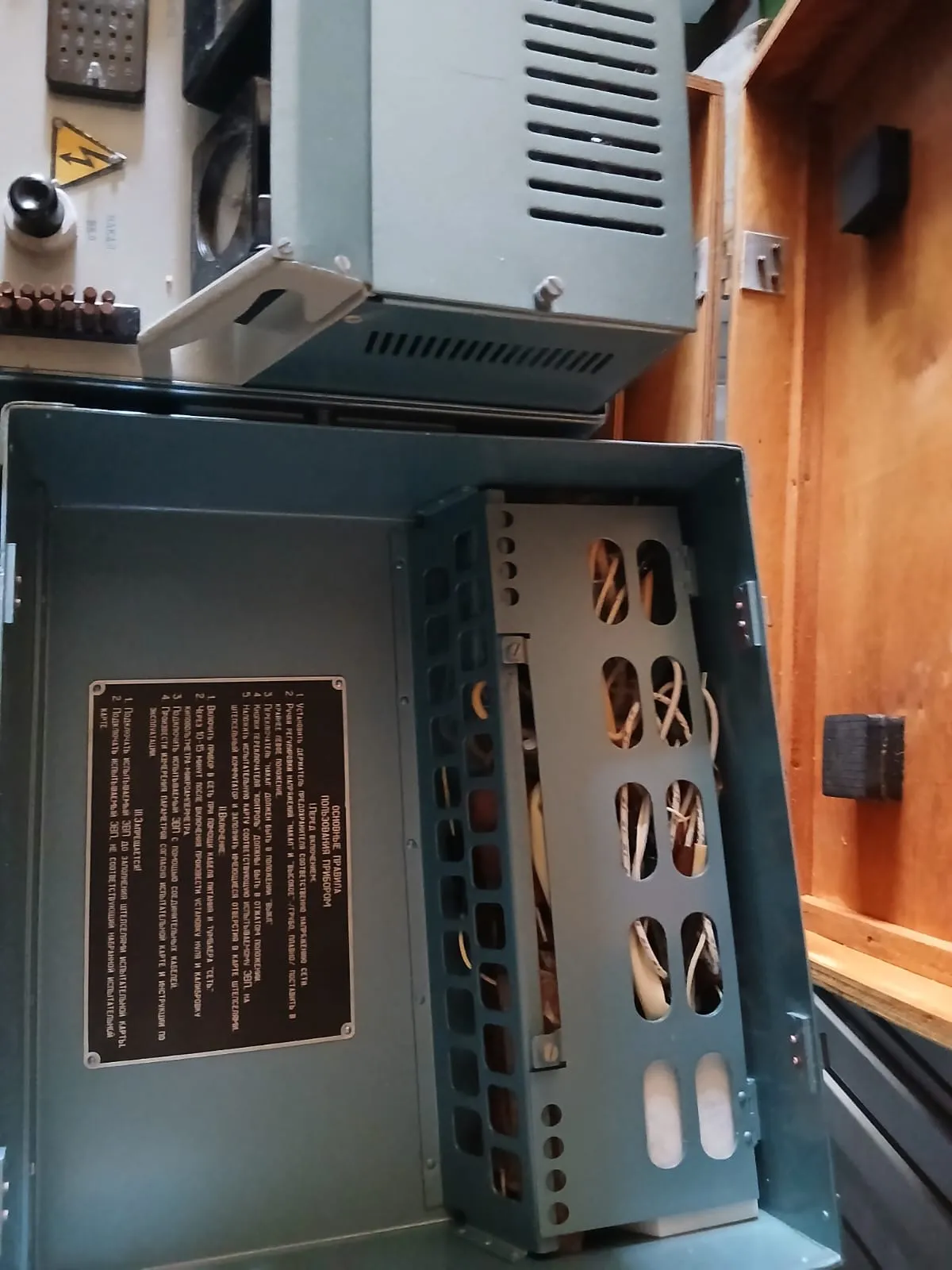

Полный комплект в отличном состоянии, в заводских ящиках, рабочий.

Информация о приборе:

Испытатель ЭВП СВЧ Л3-15 предназначен для проверки магнетронов, клистронов, ламп бегущей волны (ЛБВ),резонансных разрядников и других электровакуумных приборов сверхвысокой частоты (ЭВП СВЧ)в статическом режиме, а также для обнаружения дефектов, обуславливающих полную потерю работоспособности проверяемых ЭВП.

Такими дефектами являются:

- короткое замыкание между электродами

- обрыв электродов

- потеря эмиссии (отравление ) катода

- разрушение вакуумной оболочки прибора, натекание.

Испытатель позволяет также отмечать ухудшение вакуума (повышение давления) до 1,35 х 10 -3 Pa (10 -5 mm Hg) и выше, что является причиной понижения надежности или ухудшения параметров испытуемого ЭВП.

Испытатель является переносным прибором и может использоваться на складах, в стационарных и подвижных поверочных лабораториях, а также органах по ремонту радиоэлектронной аппаратуры и заводских условиях.

Испытатель рассчитан на непрерывную восьмичасовую работу при максимальной мощности 100 VA. Прибор обслуживается одним оператором.

Испытатель применяется как самостоятельный прибор, а при токах накала испытуемых ЭВП более 15 А совместно с дополнительным источником накала испытателя ЭВП СВЧ Я8Л-266

Измеряемые параметры.

Испытатель обеспечивает измерение следующих параметров:

-тока накала при номинальном напряжении накала

-тока разряда при не нагретом катоде

-катодного тока

-ионного тока

-времени разогрева катода и времени спада тока катода после выключения напряжения накала.

Пределы измерений.

Пределы измерения электроизмерительных приборов испытателя имеют следующие значения:

-для измерения напряжения накала - 5, 10, 20 V

-для измерения тока накала- 1, 2, 5, 10, 20 A

-для измерения напряжения сети - 250 V

-для измерения высокого постоянного напряжения - 1000, 5000, 10000 V

-для измерения анодного напряжения - 50, 250, 500 V

-для измерения катодного тока 0.1, 0.5, 2, 10,

- для измерения катодного тока 0.1, 0.5, 2, 10, 50 mA

-для измерения тока ионизации 2, 10, 100 mkA

-для измерения тока разряда - 200 mkA

Объем испытаний различных ЭВП СВЧ.

МАГНЕТРОНЫ:

-проверка электрической прочности

-проверка цепи накала

-проверка состояния катода

ОТРАЖАТЕЛЬНЫЕ КЛИСТРОНЫ:

-проверка цепи накала

-проверка состояния катода

-проверка тока отражателя (ионный ток)

ПРОЛЕТНЫЕ КЛИСТРОНЫ:

-проверка тока вакиона

-проверка цепи накала

-проверка состояния катода

-проверка ионный тока

ЛБВ:

-проверка цепи накала

-проверка состояния катода

-проверка ионный тока

ЛОВ:

-проверка тока насоса (вакиона)

-проверка цепи накала

-проверка состояния катода

РЕЗОНАНСНЫЕ РАЗРЯДНИКИ:

-проверка тока разряда.
