Модель: 71.3801 и модификации

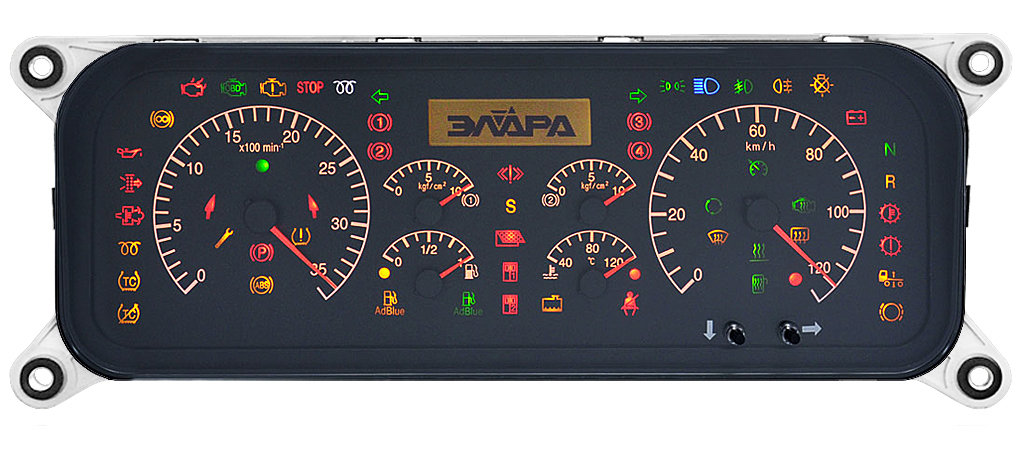

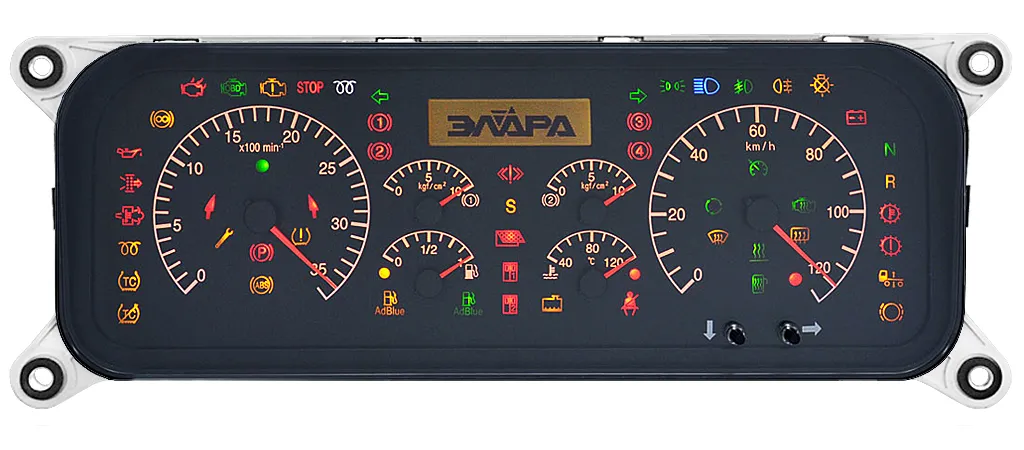

Комбинация приборов ПАЗ 71.3801 (далее — КП ПАЗ) предназначена для обработки и отображения информации о функциональном и техническом состоянии узлов, агрегатов, систем и параметров движения автомобиля.

КП ПАЗ обеспечивает индикацию:

а) с помощью стрелочных указателей параметров:

скорость автомобиля;

частота вращения коленчатого вала двигателя;

уровень топлива;

температура охлаждающей жидкости;

давление воздуха в контуре 1;

давление воздуха в контуре 2;

б) c помощью монитора параметров:

общий пробег;

суточный пробег;

уровень мочевины;

давление масла в двигателе;

температура охлаждающей жидкости;

температура масла в трансмиссии;

напряжение бортовой сети;

наработка двигателя;

расход топлива на 100 км;

расход топлива за 1 ч;

количество импульсов;

в) с помощью световых и звукового сигнализаторов:

состояние систем и агрегатов автомобиля.

Имеется возможность ввода значений передаточного отношения привода генератора к коленчатому валу и количества пар полюсов обмотки возбуждения генератора, значения границ зон мониторинга работы двигателя, значения нижней границы зоны превышения предельно допустимой скорости.

В качестве внешнего интерфейса для обмена данными между КП ПАЗ и другими устройствами автомобиля используется интерфейс CAN.

КП ПАЗ изготавливается в климатических исполнениях У2 для работы в диапазоне температур от минус 40 °С до плюс 60 °С (71.3801 и 71.3801-01) и Т2 для работы в диапазоне температур от минус 20 °С до плюс 60 °С (7107.3801 и 7107.3801-01).

Аналогов нет.

Технические характеристики:

Диапазон показаний скорости автомобиля, км/ч

0—125

Диапазон показаний частоты вращения коленчатого вала двигателя, 1/мин­

0—3600

Диапазон показаний уровня топлива

0—1

Диапазон показаний температуры охлаждающей жидкости, °С

40—120

Диапазон показаний давления воздуха в контуре 1, кгс/см^2

0—10

Диапазон показаний давления воздуха в контуре 2, кгс/см^2

0—10

Диапазон показаний общего пробега, км

0—999999,9

Диапазон показаний суточного пробега, км

0—9999,9

Диапазон показаний уровня мочевины, %

0—100

Диапазон показаний давления масла в двигателе, кгс/см^2

0—10,5

Диапазон показаний температуры масла в трансмиссии, °С

минус 50—250

Диапазон показаний напряжения бортовой сети, В

14—33

Диапазон показаний наработки двигателя, моточасы

0—99999,9

Диапазон показаний расхода топлива на 100 км, л/100 км

0—999,9

Диапазон показаний расхода топлива за 1 ч, л/ч

0—999,9

Диапазон показаний количества импульсов, импульсы

0—65536

Номинальное напряжение, В

24

Максимальный ток потребления, не более, А

1,5 (при включенном замке зажигания, напряжение бортсети — 27 В);

0,03 (при выключенном замке зажигания, напряжение бортсети — 24 В)

Габаритные размеры, мм

470х180х90

Масса, кг

1,5

Изделие «Комбинация приборов ПАЗ 71.3801-01» заменяет исполнение «Комбинация приборов ПАЗ 71.3801» и дополнительно:

• позволяет подключать потенциальный датчик давления газа;

• позволяет индицировать на стрелочном приборе «Уровень топлива» параметр «Давление газа»;

• позволяет индицировать на мониторе параметры «Расход газа на 100 км», «Расход газа за 1 ч»;

• формирует напряжение питания для датчика давления газа (5,00±0,25) В.
