Модель: 61.3801-01 и модификации

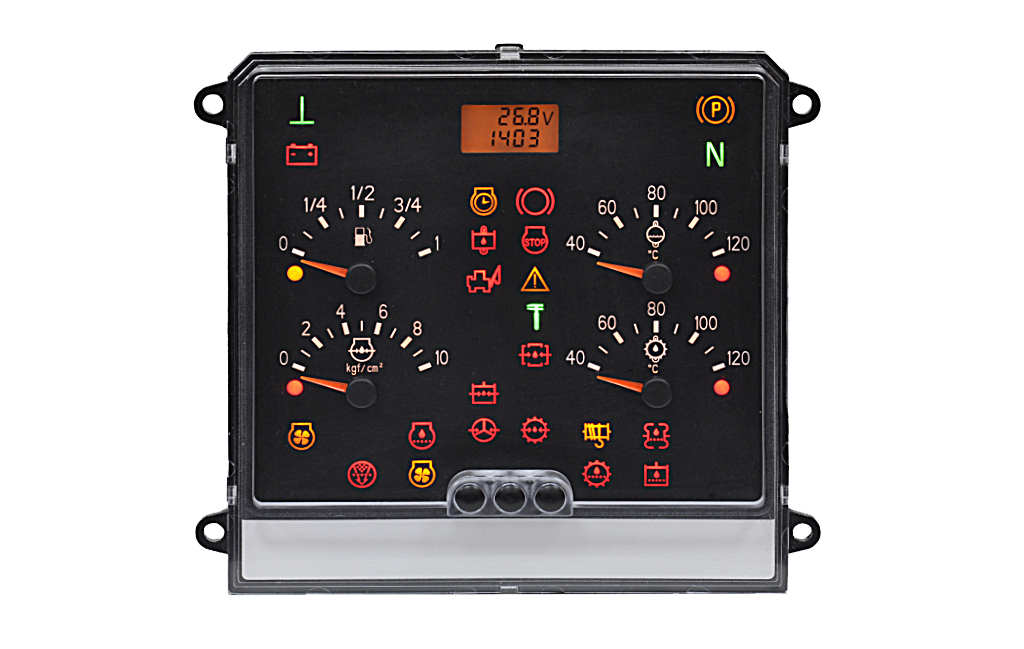

Комбинация приборов промышленного трактора 61.3801-01 (далее — КППТ) предназначена для визуального контроля эксплуатационных параметров основных систем и агрегатов трактора и информирования водителя о нарушении нормальной работы и выходе из строя узлов и агрегатов.

КППТ обеспечивает индикацию:

а) с помощью стрелочных указателей параметров:

уровень топлива;

температура охлаждающей жидкости;

давление масла в двигателе;

температура масла в трансмиссии;

б) c помощью ЖКИ параметров:

напряжение бортовой сети;

давление масла в трансмиссии;

текущее время суток;

в) с помощью световых сигнализаторов:

состояние систем и агрегатов трактора.

В качестве внешнего интерфейса для обмена данными между КППТ и другими устройствами трактора используется интерфейс CAN.

КППТ изготавливается в климатических исполнениях У2 для работы в диапазоне температур от минус 40 °С до плюс 60 °С (61.3801-02) и Т2 для работы в диапазоне температур от минус 20 °С до плюс 60 °С (6107.3801-02).

Аналогов нет.

Технические характеристики:

Диапазон показаний уровня топлива

0—1

Диапазон показаний температуры охлаждающей жидкости, °С

40—120

Диапазон показаний давления масла в двигателе, кгс/см^2

0—10

Диапазон показаний температуры масла в трансмиссии, °С

40—120

Диапазон показаний напряжения бортовой сети, В

18—32

Диапазон показаний давления масла в трансмиссии, кгс/см^2

0—40

Диапазон показаний текущего времени суток

от 00 ч 00 мин

до 23 ч 59 мин

Номинальное напряжение, В

24

Максимальный ток потребления,

не более, А

0,7 (при включенном замке зажигания, напряжение бортсети — 27 В);

0,04 (при выключенных замке зажигания и подсветке, напряжение бортсети — 24 В)

Габаритные размеры, мм

213х194х48

Масса, кг

0,7
