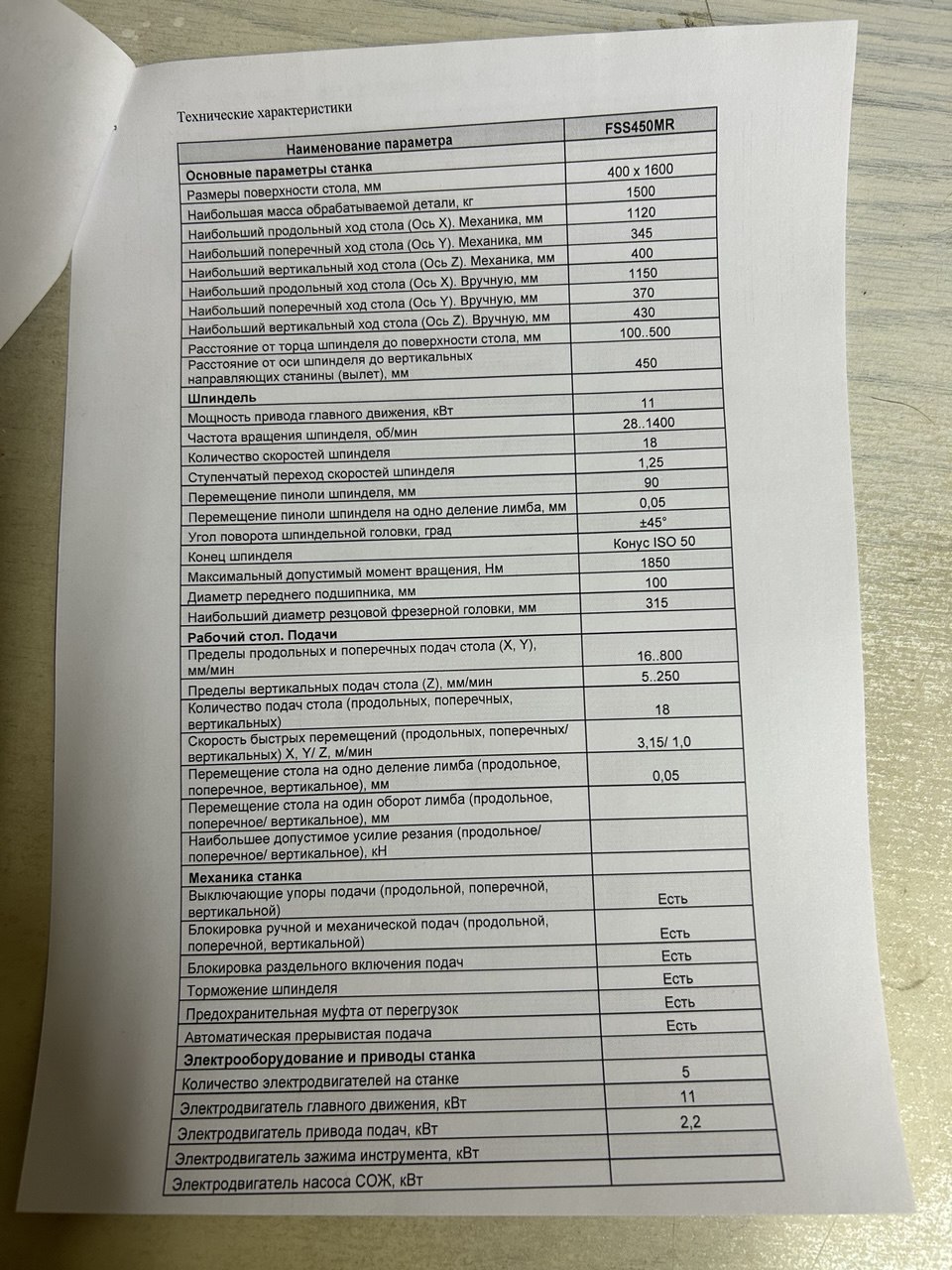

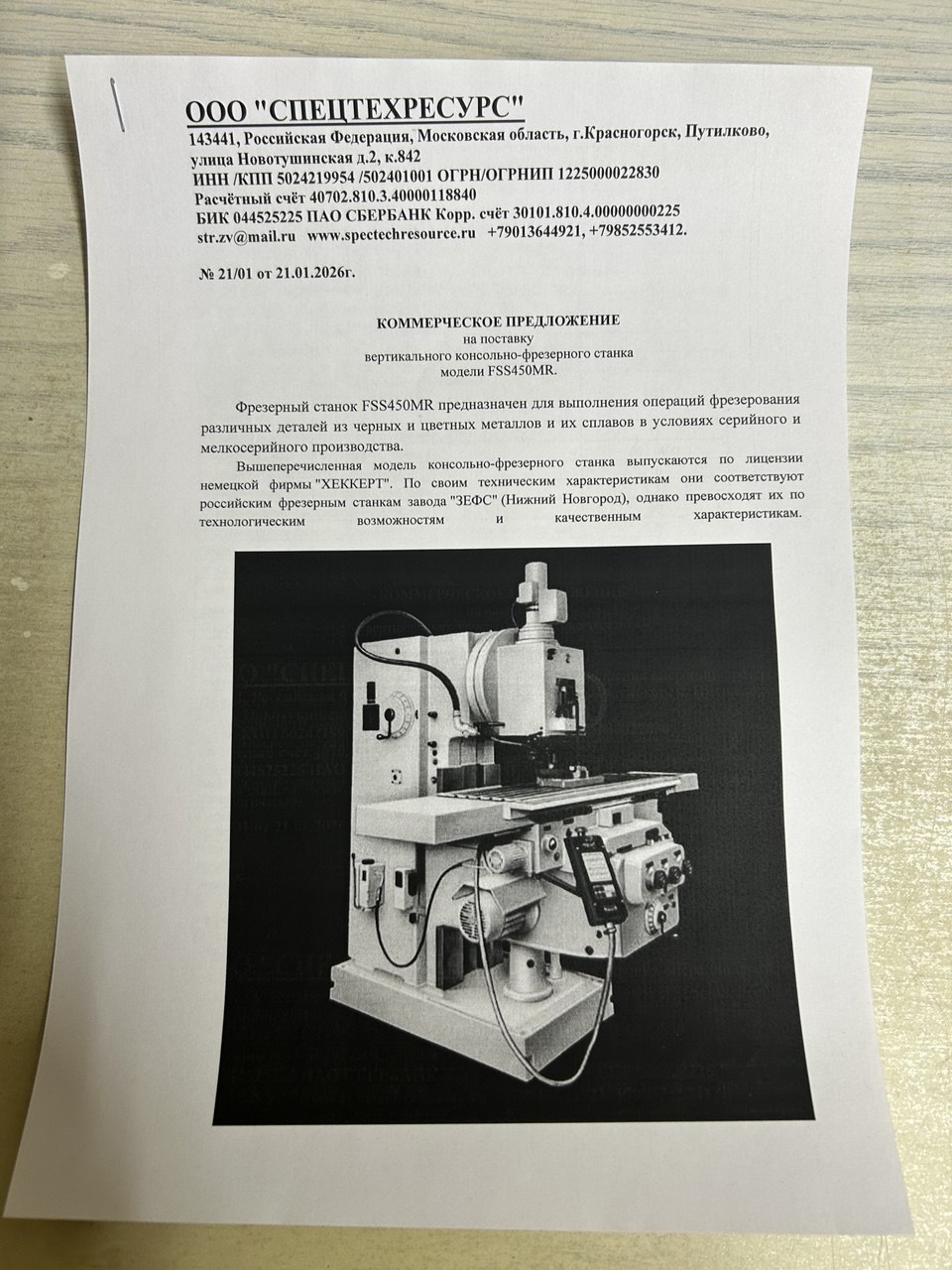

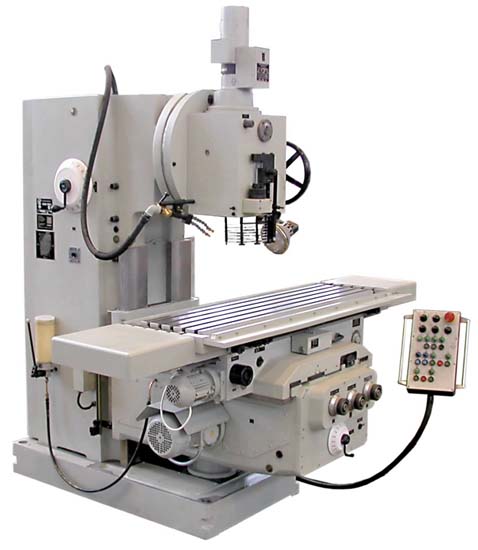

Основные параметры станка

Размеры поверхности стола, мм 400 х 1600

Наибольшая масса обрабатываемой детали, кг 1500

Наибольший продольный ход стола (Ось X). Механика, мм 1120

Наибольший поперечный ход стола (Ось Y). Механика, мм 345

Наибольший вертикальный ход стола (Ось Z). Механика, мм 400

Наибольший продольный ход стола (Ось X). Вручную, мм 1150

Наибольший поперечный ход стола (Ось Y). Вручную, мм 370

Наибольший вертикальный ход стола (Ось Z). Вручную, мм 430

Расстояние от торца шпинделя до поверхности стола, мм 100..500

Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм 450

Шпиндель

Мощность привода главного движения, кВт 11

Частота вращения шпинделя, об/мин 28..1400

Количество скоростей шпинделя 18

Ступенчатый переход скоростей шпинделя 1,25

Перемещение пиноли шпинделя, мм 90

Перемещение пиноли шпинделя на одно деление лимба, мм 0,05

Угол поворота шпиндельной головки, град ±45°

Конец шпинделя Конус ISO 50

Максимальный допустимый момент вращения, Нм 1850

Диаметр переднего подшипника, мм 100

Наибольший диаметр резцовой фрезерной головки, мм 315

Рабочий стол. Подачи

Пределы продольных и поперечных подач стола (X, Y), мм/мин 16..800

Пределы вертикальных подач стола (Z), мм/мин 5..250

Количество подач стола (продольных, поперечных, вертикальных) 18

Скорость быстрых перемещений (продольных, поперечных/ вертикальных) X, Y/ Z, м/мин 3,15/ 1,0

Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм 0,05

Перемещение стола на один оборот лимба (продольное, поперечное/ вертикальное), мм

Наибольшее допустимое усилие резания (продольное/ поперечное/ вертикальное), кН

Механика станка

Выключающие упоры подачи (продольной, поперечной, вертикальной) Есть

Блокировка ручной и механической подач (продольной, поперечной, вертикальной) Есть

Блокировка раздельного включения подач Есть

Торможение шпинделя Есть

Предохранительная муфта от перегрузок Есть

Автоматическая прерывистая подача Есть

Электрооборудование и приводы станка

Количество электродвигателей на станке 5

Электродвигатель главного движения, кВт 11

Электродвигатель привода подач, кВт 2,2

Электродвигатель зажима инструмента, кВт

Электродвигатель насоса СОЖ, кВт

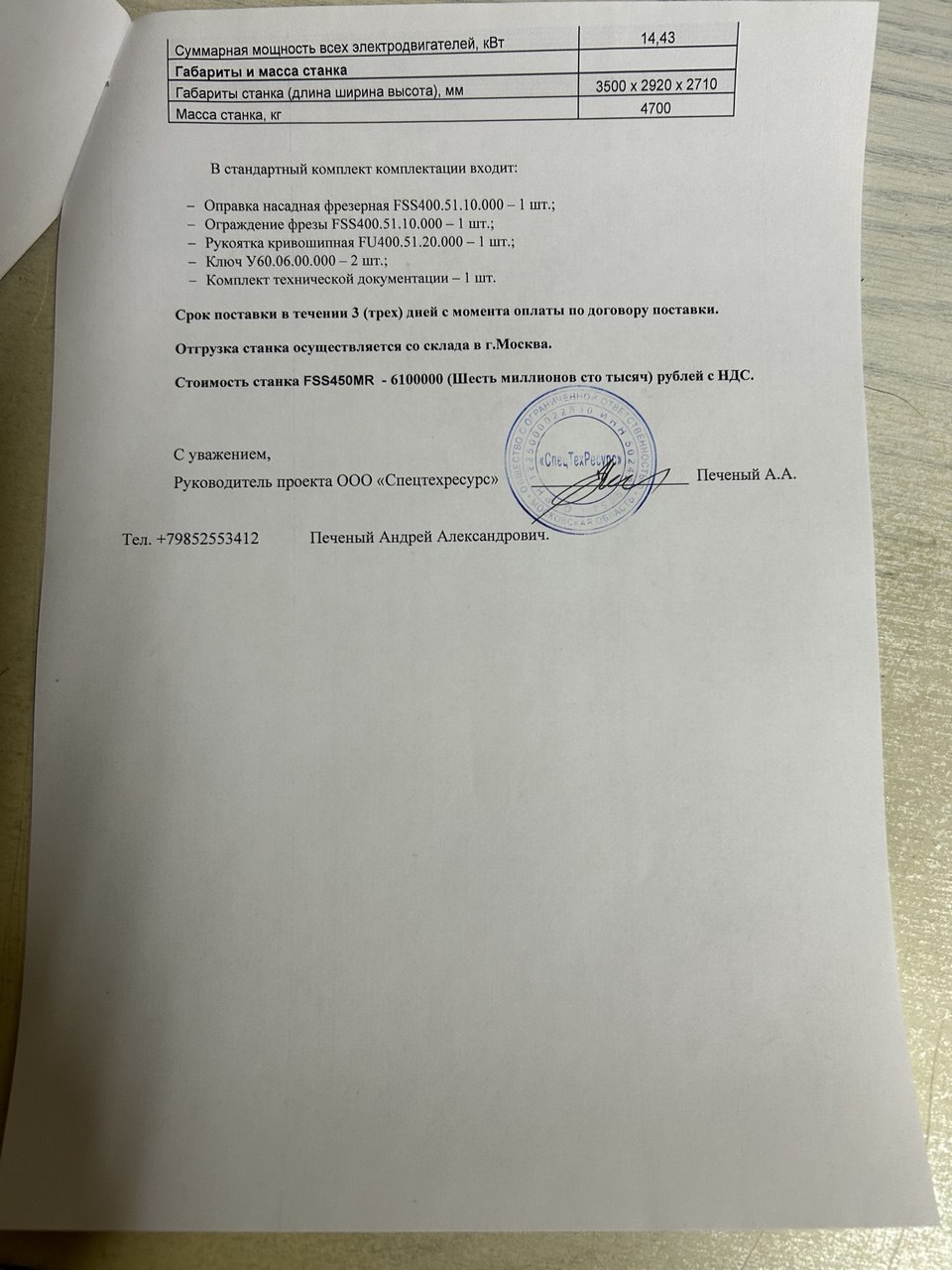

Суммарная мощность всех электродвигателей, кВт 14,43

Габариты и масса станка

Габариты станка (длина ширина высота), мм 3500 x 2920 x 2710

Масса станка, кг 4700
