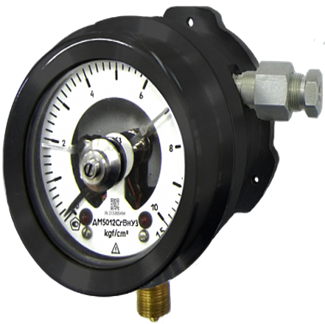

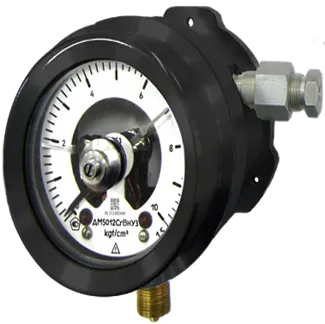

Манометры, вакуумметры, мановакуумметры типа ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн - показывающие коммутирующие приборы, предназначенные для измерения избыточного и вакуумметрического давления неагрессивных сред и управления внешними электрическими цепями с помощью коммутирующего устройства, выполненного на основе оптических датчиков и реле.

Приборы являются взрывозащищенными с видом взрывозащиты "Взрывонепроницаемая оболочка" и имеют маркировку взрывозащиты - "1Ех db IIВ Т5 Gb" по ГОСТ 31610.0-2019 (IEC 60079-0:2017) и ГОСТ IEC 60079-1-2011.

Технические характеристики:

Тип прибора Манометры, вакуумметры, мановакуумметры

Диаметр корпуса (мм) 100

Степень защиты IP54

Класс точности 1.5; 1.0 - по заказу; манометры ДМ5012СгВн всех модификаций с верхним пределом измерений свыше 100.0кгс/см2 изготавливаются только классом точности 1,5

Вид взрывозащиты "1ExdIIBT5" взрывонепроницаемая оболочка

Климатическое исполнение УХЛ3.1; У3

Тип электроконтактного устройства Оптические контакты

Температура окружающей среды от минус 40 до плюс 60 °С (У3); от минус 25 до плюс 60 °С (У3.1)

Фланец Задний

Расположение штуцера Радиальное

Виброзащита L1 (от 5 до 35 Гц с амплитудой 0,35 мм)

Межповерочный интервал 1 год

Корпус Алюминиевый сплав

Стекло Литое

Трубчатая пружина Медный сплав; Железоникелевый сплав

Держатель Медный сплав

Механизм Медный сплав; Нержавеющая сталь; Сталь 08КП

Резьба присоединительного штуцера М20*1,5-8g; G1/2-B

Масса прибора не более 1,4 кг
