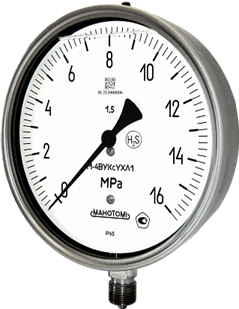

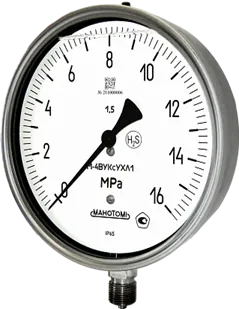

Манометры, вакуумметры и мановакуумметры показывающие М-4ВУКс, В-4ВУКс и МВ-4ВУКс предназначены для измерения жидкого, газообразного и водного раствора аммиака, сероводородосодержащих сред, газоводонефтяной эмульсии с температурой до плюс 90 °С, вязкостью от 10 до 300 сСт, содержанием Н2S и СO2 до 25 % по объему каждого, нефти и нефтепродуктов с содержанием парафина до 10 % весовых. Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса полиметилсилоксановой жидкостью ПМС-300 или ПМС-100р.

Приборы одобрены Российским Морским Регистром Судоходства.

Технические характеристики:

Тип прибора Манометры, вакуумметры, мановакуумметры виброустойчивые

Диаметр корпуса (мм) 160

Степень защиты IP65

Класс точности 1.5; 1.0

Климатическое исполнение УХЛ1

Температура окружающей среды от минус 45 до плюс 70 °С (заполнение ПМС-300 или водно-глицериновым раствором); от минус 65 до плюс 70 °С (заполнение смесью ПМС-100р и ПМС-300)

Температура измеряемой среды от минус 50 до плюс 70 °С; по согласованию с заказчиком - от минус 50 до плюс 100 °С; допускается применение приборов для измерения давления сред с температурой до плюс 200 °С (рекомендовано применение охладительных устройств)

Фланец Отсутствует; Задний; Передний (Передний фланец только с осевым штуцером)

Расположение штуцера Радиальное; Осевое

Виброзащита V4 (от 5 до 120 Гц с амплитудой 0,15 мм и ускорением 19,6 м/с², а также от 120 до 250 Гц при виброускорении 3 м/с²)

Заполнение поставляются заполненные полиметилсилоксановой жидкостью ПМС-300 или водно-глицериновым раствором или смесью из ПМС-300 и ПМС-100р ; по заказу - поставляются незаполненные

Межповерочный интервал 2 года

Корпус Нержавеющая сталь

Стекло Силикатное; Безопасное

Трубчатая пружина Нержавеющая сталь

Держатель Нержавеющая сталь

Механизм Нержавеющая сталь

Резьба присоединительного штуцера М20*1,5-8g; K1/2; G1/2-B

Рабочие диапазоны измерений Диапазон измерений избыточного давления равен 75 % диапазона показаний при постоянном давлении среды и 66 % при переменном давлении; Диапазон измерений вакуумметрического давления равен диапазону показаний; Допускается кратковременная перегрузка до 30 % от верхнего значения диапазона показаний для приборов с верхним пределом диапазона показаний до 60 МПа (600 кгс/см2)

Масса прибора не более 1.6 кг
