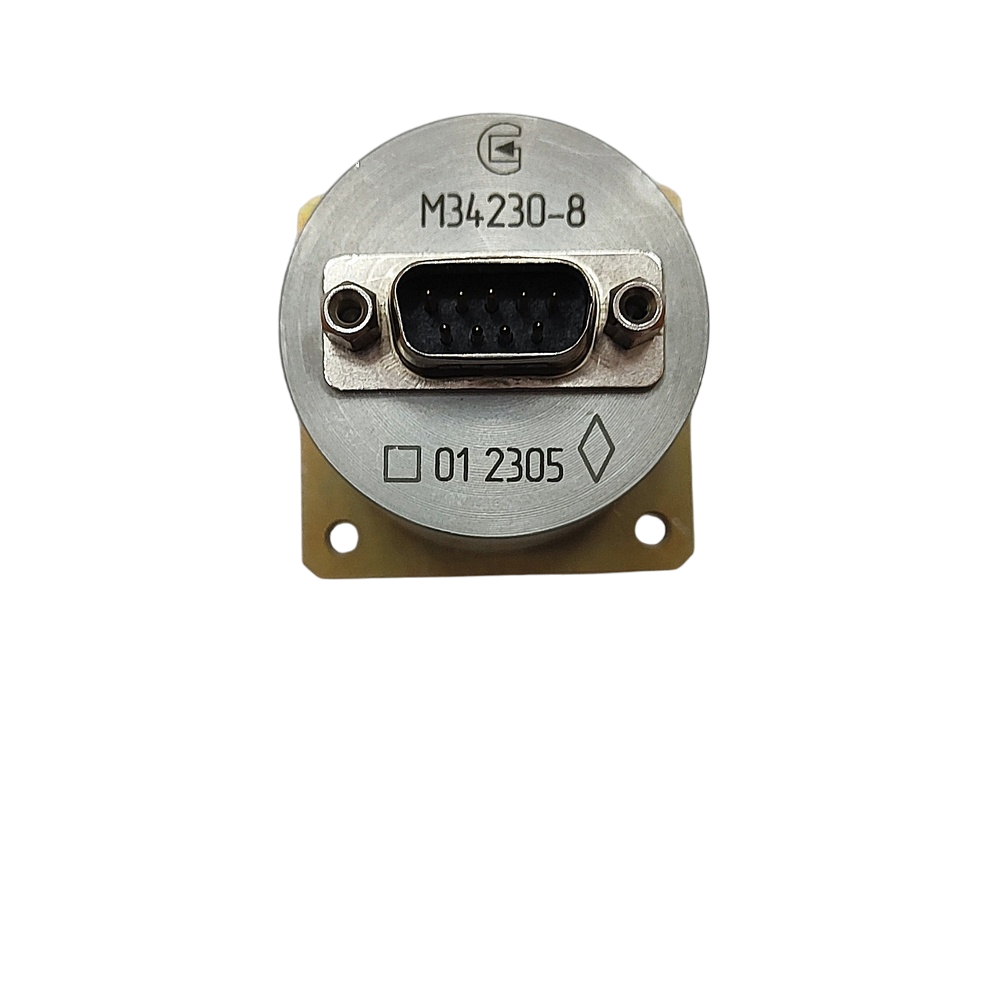

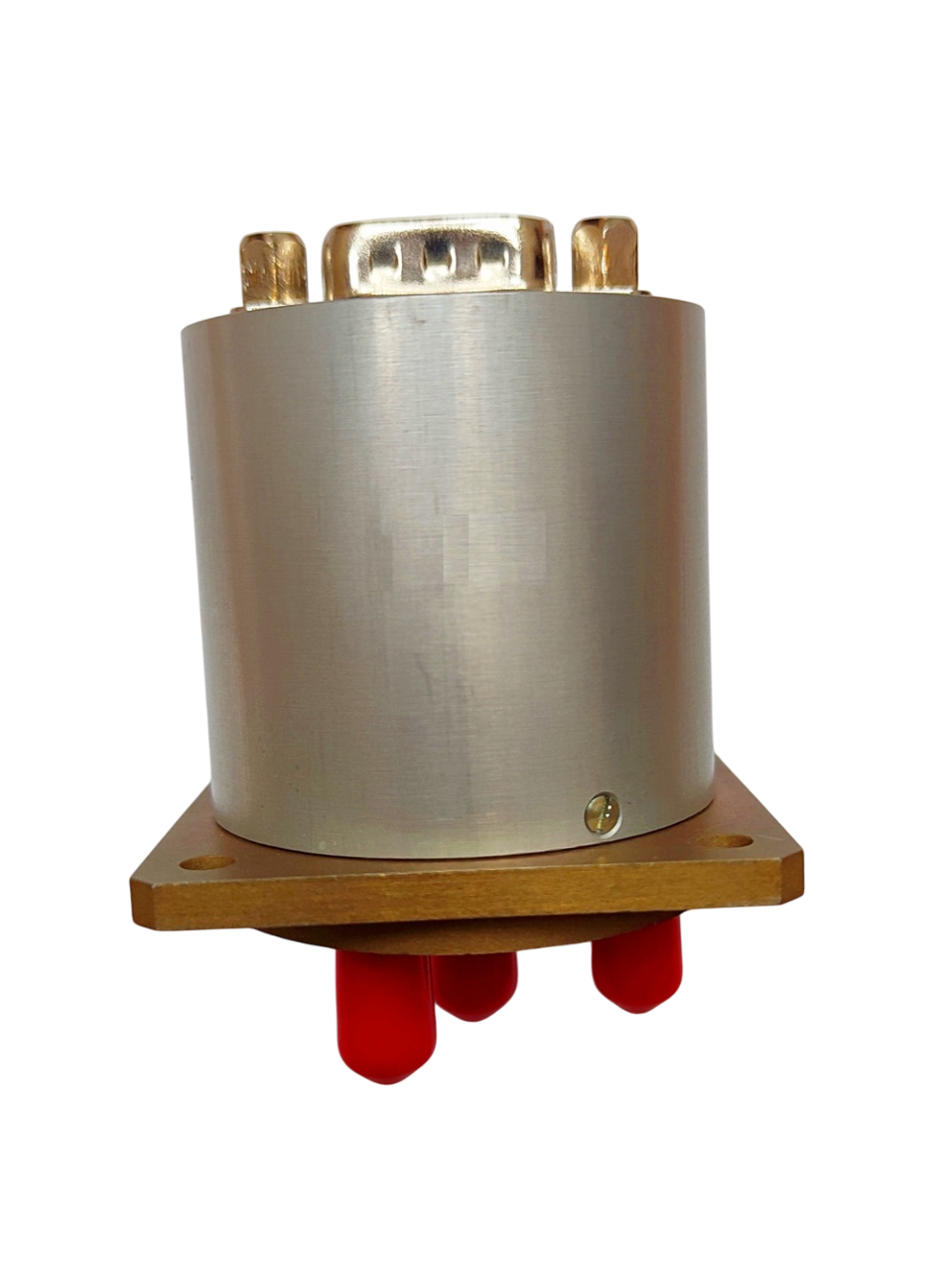

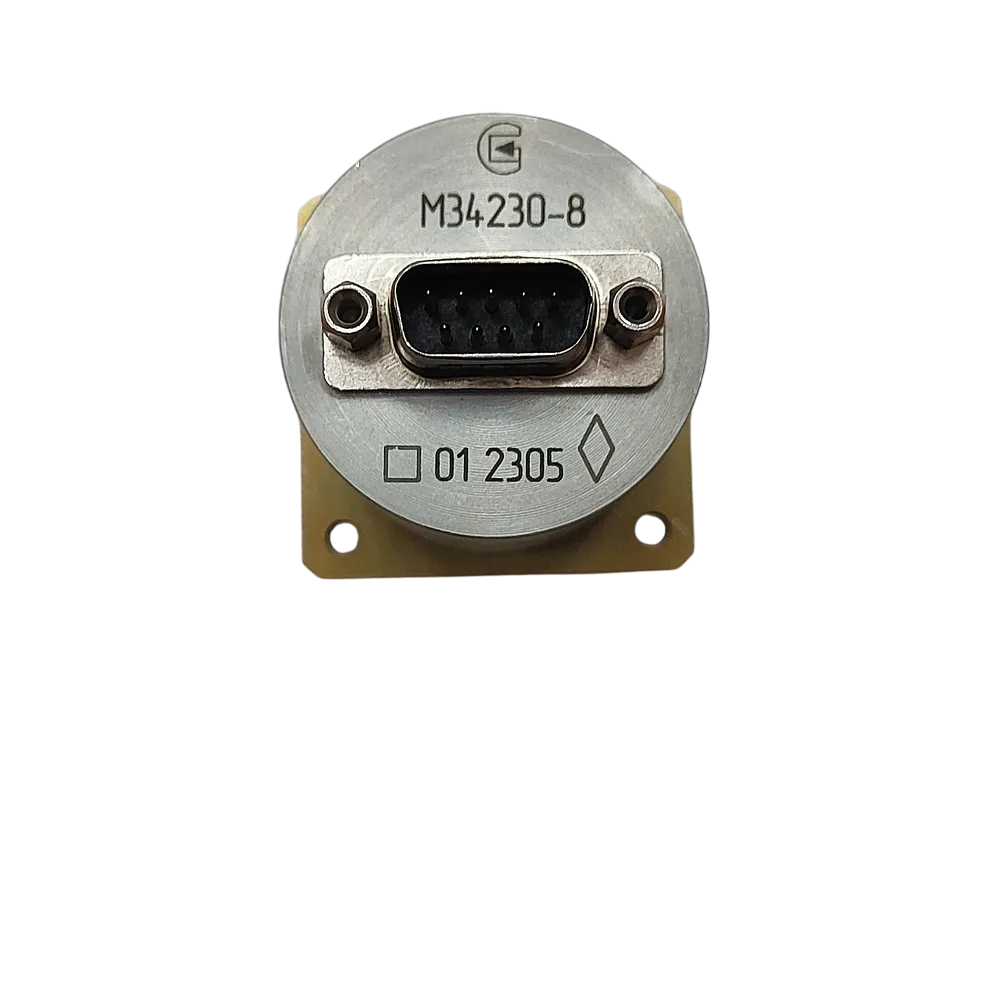

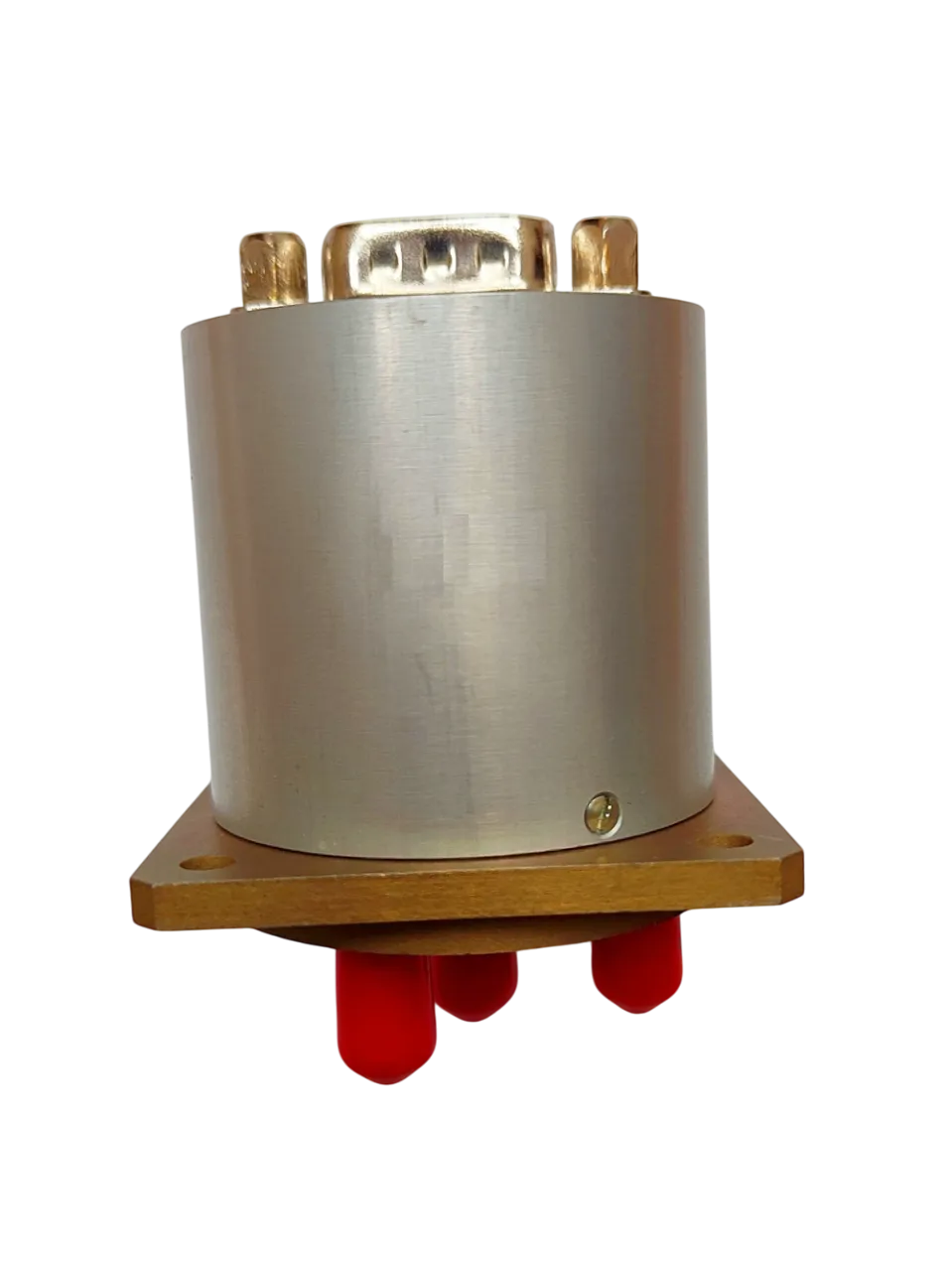

Модули СВЧ М34230 предназначены для коммутации сигналов в приборах СВЧ-диапазона частотой до 18 ГГц и выполняют функцию поочерёдного переключения коаксиальных трактов (каналов) в «холодном» режиме, то есть при отсутствии сигнала в момент изменения положения контактов.

Параметры:

 Тип и конфигурация контактов модулей СВЧ М34230:

• SP3T-NO (1Н3П)
•  SP4T-NO (1Н4П)
•  SP6T-NO (1Н6П)

Технические характеристики:

• Номинальное напряжение питания обмоток: 12, 15, 24, 28
•  Тип управления: аналоговый и цифровой
•  Диапазон рабочих частот: не более 0-18 ГГц
•  Тип коаксиального СВЧ-соединителя цепи коммутации: Тип IX «Град» ГОСТ 13317 /
•  SMA
•  Тип соединителя цепи управления: СНП268-9ВП (D-sub) / штыри под пайку
•  КСВН: не более 1,5
•  Волновое сопротивление ВЧ тракта: 50 Ом
•  Прямые потери: не более 0,5 дБ
•  Масса: не более 180 г
• габариты, мм: 58 × 45 × 45 (с выводами)
