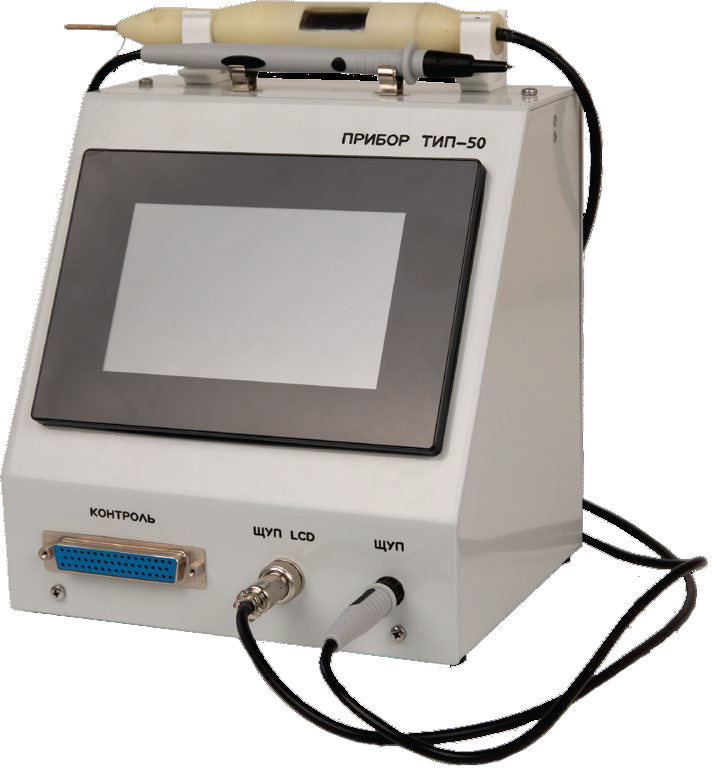

Монтируемое изделие подключается к прибору ТИП-50 кабелем, разработанным специально под его разъемы. Микроконтроллер формирует на щупах сигнал логической «1». При касании щупом соответствующего провода микроконтроллер считывает уровень напряжения на портах ввода-вывода. Затем он сравнивает полученное значение с данными, содержащимися в монтажной таблице. По результатам поиска определяется нужная строка соответствия. После этого на дисплей выводится номер записи в монтажной таблице, а также информация о том, откуда и куда должен быть проложен проводник. Дополнительно отображаются сведения о требуемом для данного монтажа проводнике.
