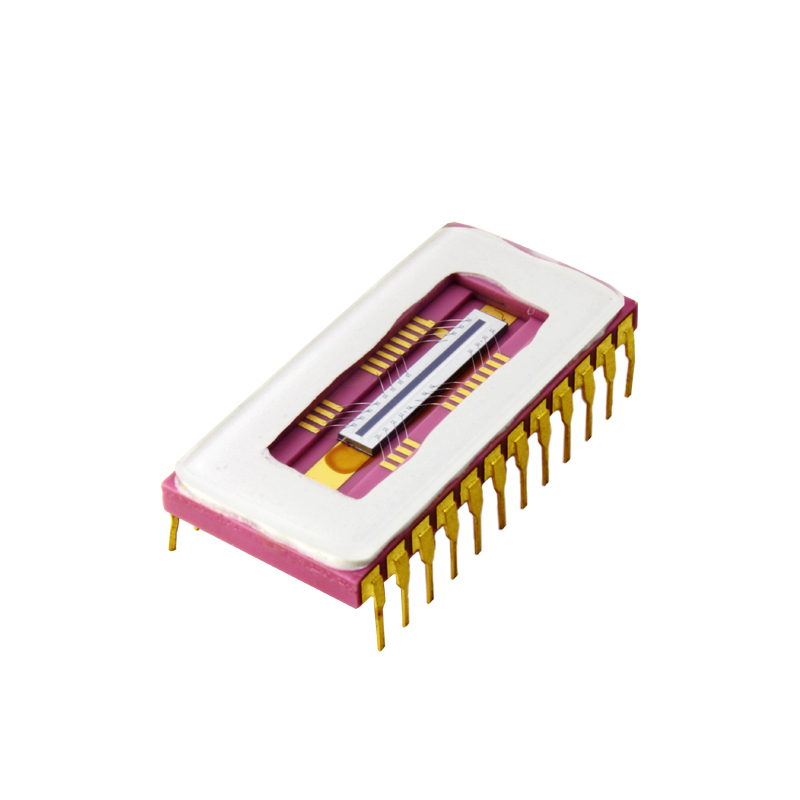

ФППЗ 7Л представляет собой кремниевый линейный фоточувствительный прибор с переносом заряда в металлокерамическом корпусе с оптическим окном. Прибор содержит фоточувствительную область, выполненную в виде двух прилегающих друг к другу рядов фотодиодов различной площади, секцию накопления и переноса, аналоговый 4-х фазный сдвиговый регистр и антиблюминговое устройство. Ряд фотодиодов малой площади (26×26 мкм) непосредственно прилегает к электродам накопления, ряд фотодиодов большой площади (500×26 мкм) отделен от ряда фотодиодов малой площади разделительным электродом. Каждый ряд фотодиодов содержит по 500 пикселей.

Преимущества:

• Наличие двух рядов фотодиодов обеспечивает совокупный динамический диапазон по входному сигналу свыше 20 тыс. отн. ед
• Устройство антиблюминга позволяет работать при пересветке прибора с кратностью не менее 100 раз
• Предусмотрен также режим электронного экспонирования (от 10 мкс)
• Протяженные размеры пикселя (26×526 мкм) обеспечивают высокую чувствительность свыше 100 В/Лк∙с

Параметры:

• Число пикселей: 500
•  Размер пикселя, мкм: 26×26 / 526×26
•  Шаг расположения пикселей, мкм: 26
•  Диапазон спектральной чувствительности, нм: 200÷1100
•  Сигнал насыщения, В: 1
•  Динамический диапазон входного сигнала, отн. ед.≥20000
•  Интегральная чувствительность ряда фотодиодов малой площади, В/Лк∙с≥5
•  Интегральная чувствительность совокупности рядов малой и большой площадей фотодиодов, В/Лк∙с≥100
•  Относительная неравномерность выходного сигнала, %≤15
•  Относительная неравномерность темнового сигнала, %≤10
•  Ток утечки между электродами, мкА≤50
