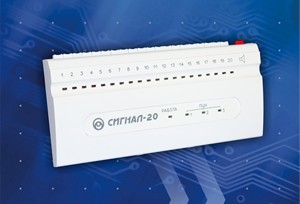

«Сигнал-20» сер. 04

Прибор предназначен для организации централизованной и автономной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния двадцати шлейфов сигнализации (ШС) с включенным в них охранными, пожарными или охранно-пожарными извещателями и выдачи тревожных извещений о нарушении ШС по трем выходам на пульт централизованного наблюдения (ПЦН) и по интерфейсу RS-485 на пульт контроля и управления (ПКУ), а так же управления на объекте внешними и внутренними звуковыми и световыми оповещателями, сигнализаторами и индикаторами

Особенности:

— прибор находится в дежурном режиме при нарушении ШС на время не более 50 мс. Если для данного ШС установлен параметр «Интегрирование 300 мс», то прибор находится в дежурном режиме при нарушении ШС на время не более 250 мс. Для пожарных ШС предусмотрены режимы: «Неисправность», «Сработка извещателя», «Внимание! Опасность пожара», «Пожар» — предусмотрена защита от ложных срабатываний по пожарному шлейфу

— ограничен доступ к органам управления пожарными ШС для предотвращения несанкционированного сброса пожарной тревоги

— повышенная защита от саботажа, контроль 10% отклонения сопротивления ШС

Прибор обеспечивает:

— возможность включения в шлейф сигнализации токопотребляющих охранных и пожарных извещателей типа «Окно», «Фотон-8», «Волна-5», «ДИП-3», «ДИП-6», «ДИП-6У»

— возможность автономной охраны с выдачей сигналов на выносной световой оповещатель постоянного тока, выносной звуковой оповещатель постоянного тока, на встроенные звуковые индикаторы, отображающие состояние двадцати ШС, и на встроенный звуковой сигнализатор

— программирование типа ШС: охранные, охранные с контролем блокировочного контакта извещателя, пожарные с распознаванием короткого замыкания и обрыва

— повышенная помехоустойчивость за счет селекции входного сигнала по длительности и фильтрации наводок 50 Гц и защита от саботажа

— использование режимов «Без права снятия с охраны», «Тихая тревога»

— возможность изменения параметров конфигурации любого ШС с помощью ПКУ или IBM совместимого компьютера и преобразователя интерфейсов

— контроль сопротивления каждого пожарного ШС в диапазоне от 2 кОм до 5,6 кОм с выдачей извещений «Неисправность» при коротком замыкании или обрыве пожарного ШС

Характеристики:

Количество шлейфов сигнализации (информационная емкость): 20 шт.

Максимальное сопротивлении линии при включении в ШС:

— охранно-пожарных извещателей: 1 кОм;

— пожарных токопотребляющих извещателей: 0,1 кОм;

Минимальное сопротивление утечки линии при включении в ШС:

— охранно-пожарных извещателей: 20 кОм;

— пожарных токопотребляющих извещателей: 50 кОм;

— сопротивление выносного резистора: 4,7 кОм.

Длительность нарушения шлейфа сигнализации: 70 мс;

— при включенном параметре «Интегрирование 300 мс»: 300 мс.

Извещение «ТРЕВОГА»: размыкание контактов исполнительных реле.

Количество реле: 5.

Максимально коммутируемые контактами исполнительных реле (3 шт.):

— напряжение: 80 В;

— ток: 50 мА.

Максимально коммутируемые контактами исполнительных реле (2 шт.):

— напряжение: 28 В;

— ток: 2 А;

Основное питание прибора (от внешнего источника постоянного тока):

— напряжение: от 10,2 до 28 В

Потребляемый ток в режиме «Тревога», «Пожар» не более:

— при питании 12 В: 650 мА;

— при питании 24 В: 330 мА.

Диапазон рабочих температур: от -30 до +50 °С.

Относительная влажность воздуха при 25 °С: 98%.

Габаритные размеры: не более 365х165х45 мм.

Масса: не более 1 кг.

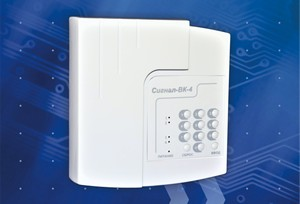

«Сигнал ВК-4» исп. 05 сер. 01 (без АКБ)

(Снят с производства)

Прибор предназначен для организации централизованной и автономной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния четырех шлейфов сигнализации (ШС) с включенным в них охранными или охранно-пожарными извещателями, тревожной кнопкой и выдачи извещений на пульт централизованного наблюдения (ПЦН) о нарушении ШС и срабатывании извещателей

Особенности:

— работа с СПИ «Атлас-20К», «Фобос-3», «Приток-А», «Альтаир» по занятой телефонной линии в формате прибора «Сигнал-ВК-4» исп. 05;

— автоматическая тактика взятия на охрану и снятия с охраны с помощью встроенной клавиатуры или электронных идентификаторов Touch Memory (типа Dallas DS1990A-F5);

— энергонезависимое запоминание до 10 кодов электронных идентификаторов и до 5 клавиатурных кодов взятия/снятия;

— четыре конфигурируемых шлейфа сигнализации (два охранных, охранный/тревожный и охранный/пожарный);

— контроль исправности абонентской телефонной линии в момент взятия под охрану;

— режим снятия под принуждением;

— встроенный блок сопряжения с телефонной линией;

— программируемый релейный выход с функциями «АСПТ», «ПЦН»;

— цепь контроля прибытия наряда и выносной светодиодный индикатор;

— программирование времени задержки на выход (0, 30, 60, 120 сек).

Характеристики

Питание:

— сеть: ~220 В ± 10%;

— мощность потребления от сети: не более 20 ВА;

— встроенный аккумулятор: 12 В, 2,2 А/ч;

— ток потребления от аккумулятора: не более 300 мА в дежурном режиме, не более 800 мА в режиме «Тревога».

Параметры ШС:

— напряжение: от 21 до 24 В;

— напряжение при обрыве: не более 28 В;

— сопротивление ШС: от 2,2 до 5,4 кОм.

Параметры сигнала в линии связи:

— частота: 18 кГц;

— вид модуляции: фазовая манипуляция;

— эффективное значение напряжения на нагрузке (180 ± 5) Ом: 450 ± 50 мВ.

Нагрузочная способность реле ПЦН:

— по постоянному току: 2 А, 28 В;

— по переменному току: 0,25 А, 220 В;

Габаритные размеры: не более 200х210х60 мм.

Масса: не более 3 кг.

«Сигнал ВК-4» исп. 05 сер. 01 (с АКБ)

(Снят с производства)

Особенности:

По сравнению с «Сигнал ВК-4» исп. 05 сер. 01 (без АКБ), данное устройство комплектуется аккумуляторной батареей.

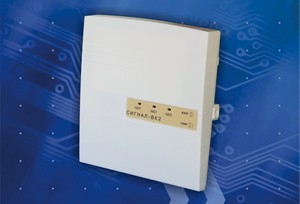

«Сигнал ВК2» сер. 01

(Снят с производства)

Прибор предназначен для организации централизованной и автономной охраны закрытых отапливаемых и неотапливаемых помещений (исп. 01 без аккумулятора)

Прибор обеспечивает:

— контроль двух шлейфов сигнализации, оборудованных охранными и пожарными извещателями;

— возможность включения в шлейфы сигнализации токопотребляющих охранных и пожарных извещателей;

— повышение помехоустойчивости за счет селекции входного сигнала по длительности и фильтрации наводок 50 Гц и 100 Гц;

— повышение защиты от саботажа, контроль 10% отклонений сопротивления шлейфа.

Характеристики:

Количество шлейфов сигнализации: 2 шт.

Напряжение в ШС: 16-24 В

Длительность нарушения шлейфа сигнализации в охранном (пожарном) режиме: 70 (300) мс.

Обеспечивает питание извещателей от прибора:

— напряжение: от 9,8 до 13,8 В;

— ток: до 50 мА.

Основное питание прибора (от сети переменного тока):

— напряжение: 187-242 В;

— мощность: 20 ВА.

Резервное питание прибора (от источника постоянного тока):

— напряжение: 11,4-14,2 В;

— ток (без учета дополнительных потребителей): 100 мА (в охр. режиме), 50 мА (в пож. режиме).

Длительность работы от аккумулятора:

— в охранном режиме: не менее 12 ч;

— в пожарном режиме: не менее 24 ч.

Объем памяти ключей Touch Memory : 15.

Диапазон рабочих температур: от -30 до +50 °С (от -10 до +50 °С (с аккумулятором);

Габаритные размеры: 212х184х55 мм;

Масса (с аккумулятором): 2,5 кг.

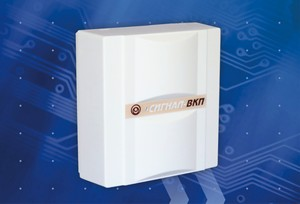

«Сигнал ВКП»

(Снят с производства)

Прибор предназначен для организации централизованной и автономной охраны закрытых отапливаемых и неотапливаемых помещений от несанкционированных проникновений и пожаров путем контроля шлейфа сигнализации (ШС) и выдачи извещений на пульт централизованного наблюдения (ПЦН)

Прибор обеспечивает:

— сдачу объектов под охрану по тактике с «открытой дверью»

— возможность включения в шлейф сигнализации токопотребляющих охранных и пожарных извещателей

— возможность автономной охраны с выдачей сигналов на выносной сетевой световой оповещатель, выносные световые и звуковые постоянного тока, встроенный световой индикатор

— выдачу извещения «Неисправность» в пожарном режиме на выходе типа «открытый коллектор»

Характеристики:

Максимальное сопротивление линии: 1кОм.

Минимальное сопротивление утечки линии: 20 кОм.

Сопротивление выносного резистора в охранном режиме: 8,2 кОм.

Сопротивление выносного резистора в пожарном режиме: 4,7 кОм.

Длительность нарушения охранного шлейфа сигнализации: 70 мс.

Длительность нарушения пожарного шлейфа сигнализации: 350 мс.

Питание извещателей от прибора:

— напряжение: 10,8-13,2 В;

— ток: 40 мА.

Основное питание прибора (от сети переменного тока):

— напряжение: 187-242 В;

— мощность: 12 ВА.

Резервное питание прибора (от источника постоянного тока):

— напряжение: 10,2-13,8 В;

— ток (без учета электропитания извещателей): 90 мА.

Длительность работы звукового оповещателя: 2 мин.

Максимальная мощность светового оповещателя: 60 ВА.

Диапазон рабочих температур от -30 до +50 °С.

Габаритные размеры: 157х151х71 мм.

Масса: 1 кг.

«Сигнал ВК-6»

(Снят с производства)

Прибор предназначен для организации централизованной и автономной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния шести шлейфов сигнализации (ШС) с включенным в них охранными, пожарными или охранно-пожарными извещателями и выдачи извещений на пульт централизованного наблюдения (ПЦН) по трем релейным выходам, а так же управления на объекте внешними и внутренними звуковыми световыми оповещателями и сигнализаторами

Особенности:

— 6 шлейфов сигнализации, в которые могут включаться любые типы охранных и пожарных извещателей;

— повышенная помехоустойчивость за счет селекции входного сигнала по длительности и фильтрации наводок 50 Гц и 100 Гц;

— взятие под охрану и снятие с охраны при помощи ключей Touch Memory (карт Proximity) или при помощи внешнего шифроустройства;

— программируемая логика управления тремя выходами ПЦН и внешними звуковыми и световыми оповещателями;

— питание прибора – от сети переменного тока напряжением 220 В или встроенного АКБ;

— обеспечение активных извещателей электропитанием 12В;

— каждый шлейф может быть охранным, пожарным или тревожным в зависимости от выбранной конфигурации;

— наличие режимов работы «НЕИСПРАВНОСТЬ», «ВНИМАНИЕ», «ПОЖАР» пожарного ШС;

— повышенная защита от саботажа, контроль 10% отклонения сопротивления шлейфа сигнализации.

Характеристики:

Сопротивление выносного резистора: 4,7 кОм;

Напряжение в шлейфе: 21-24 В;

Длительность нарушения шлейфа сигнализации в охранном (пожарном) режиме: 70 (300) В;

Обеспечивает питание извещателей от прибора:

— напряжение: 10,2-14,2 В;

— ток: не более 200 мА.

Извещение «ТРЕВОГА»: размыкание контактов исполнительных реле

Количество реле ПЦН: 3;

Максимально коммутируемые контактами исполнительных реле:

— напряжение: 80 В;

— ток: 0,5 А.

Основное питание прибора (от сети переменного тока):

— напряжение: 187-242 В, 50 Гц;

— потребляемая мощность (без внешних оповещателей): не более 30 Вт.

Резервное питание прибора (встроенная аккумуляторная батарея): 12 В, 7А/ч.

Время работы аккумулятора: не менее 24 ч.

Максимальная мощность:

— выносного светового оповещателя постоянного тока: 12 Вх0,15А;

— выносного звукового оповещателя постоянного тока без аккумулятора: 12 Вх0,06А, с аккумулятором: 12Вх2А.

Диапазон рабочих температур (с аккумулятором): от -10 до +50 °С.

Относительная влажность воздуха при 25 °С: 98%.

Габаритные размеры: 254х310х95 мм.

Масса: не более 8 кг.
