РЭП26 – реле электромагнитное, промежуточное, одностабильное, управляемое постоянным и переменным током.

Реле РЭП26 предназначено для применения в цепях переменного тока с номинальным напряжением до 380 В частотой 50 (60) Гц и постоянного тока с номинальным напряжением до 220 В.

Реле РЭП26 выполнено в пластмассовом негерметичном корпусе.

Варианты крепления:

- реле с ламелями под пайку или под гнездо контактного разъема типа «фастон»;

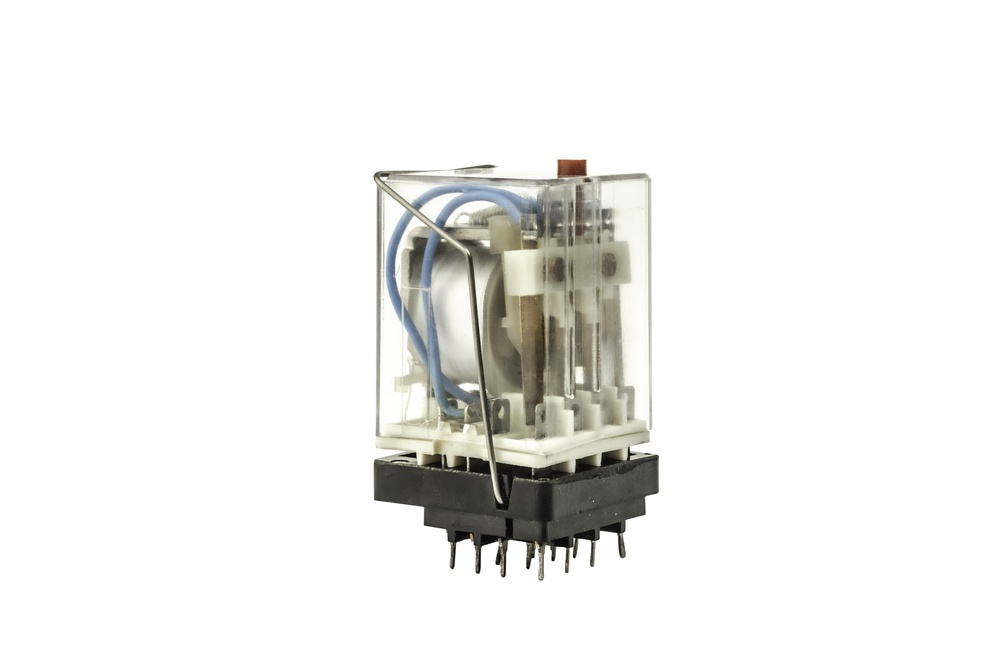

- реле на розетке с ламелями под пайку;

- реле на розетке с винтовыми зажимами.

Параметры:

Время срабатывания/отпускания – не более 30 / 30 мс

Номинальное напряжение цепи контактов:

– при переменном токе – 5 – 380 В

– при постоянном токе – 5 – 220 В

Наименьшее номинальное рабочее напряжение цепи контактов – 5 В

Номинальный ток контактов (длительно-допустимый) – 10 А

Наименьший номинальный ток контактов:

– при напряжении U=24 В – 0,01 А

– при напряжении U=5 В – 0,05 А

Допустимый сквозной ток через контакты в течение 1 секунды – 160 А

Потребляемая мощность, не более:

– для реле постоянного тока с 1 – 3 контактами – 1,5 Вт

– для реле постоянного тока с 4 контактами – 2,0 Вт

– для реле постоянного тока с катушкой на 220 В – 2,5 Вт

– для реле переменного тока всех исполнений – 3,0 ВА

Отключаемая мощность в режиме нормальных коммутаций:

– при напряжении U=220 В на постоянном токе – 15 Вт

– при напряжении U=380 В на переменном токе – 100 ВА

Масса и габариты:

РЭП26 (1-3 контакта)

Не более 70 гр.

34,0 х 29,0 х 48,0 мм

(без учета длины выводов)

РЭП26 (4 контакта)

Не более 80 гр.

34,0 х 34,0 х 48,0 мм

(без учета длины выводов)
