РЭП26П – реле электромагнитное, промежуточное, одностабильное, управляемое постоянным и переменным током.

Реле РЭП26П предназначено для применения в цепях переменного тока с номинальным напряжением до 220 В частотой 50 Гц и постоянного тока с номинальным напряжением до 110 В.

Реле РЭП26П выполнено в пластмассовом негерметичном корпусе.

Варианты крепления:

- реле на розетке с ламелями под пайку;

- реле на розетке с винтовыми зажимами.

Параметры:

Время срабатывания/отпускания – не более 30 / 30 мс

Номинальное напряжение цепи контактов:

– при переменном токе – ~220В;

– при постоянном (пульсирующем) токе – ⎓110 В

Наименьший номинальный ток контактов при напряжении U=24 В – 0,01 А

Потребляемая мощность, не более:

– для реле постоянного тока с катушкой Uраб.катушки =48 (50) В, R катушки = 1 900 Ом – не более 2 Вт;

– для реле переменного тока всех исполнений – не более 3 ВА

Масса и габариты:

РЭП26П (с ламелями под пайку выводов)

Не более 80 гр.

34,0 х 34,0 х 48,0 мм

(без учета длины выводов)

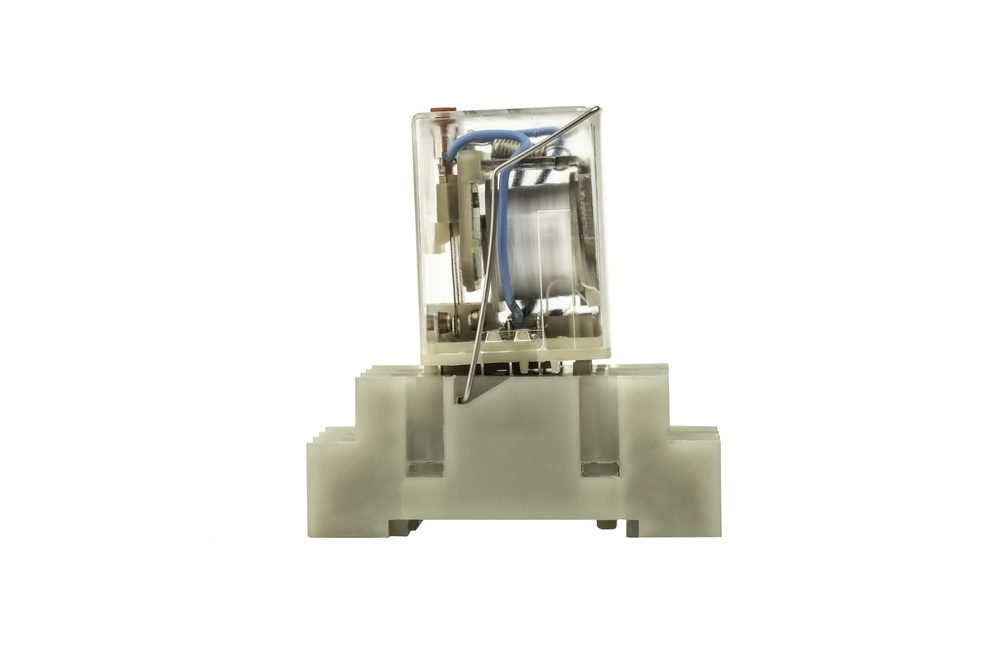

РЭП26П (на розетке с винтовыми зажимами)

Не более 150 гр.

72,0 х 37,0 х 83,0 мм
