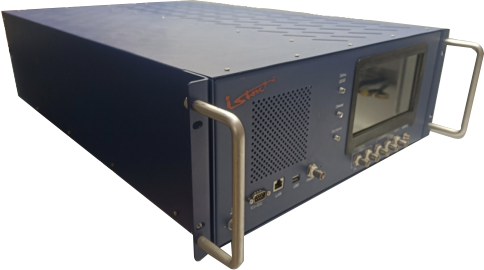

ЦСВЧ-2021 является аппаратурой синхронизации первого уровня иерархии и предназначен для использования на сетях синхронизации в качестве Первичного Эталонного Источника.

Параметры:

• Номинальные значения частот синусоидальных выходных сигналов: 10, 100 МГц

• Номинальные значения частот импульсных выходных сигналов: 1Гц, 2,048 МГц

• Среднее квадратическое значение напряжения выходных синусоидальных сигналов: 10 и 100 МГц на нагрузке 50 Ом - 0,8 - 1,2 В

• Амплитуда импульсного сигнала: 2,048 МГц на нагрузке 75 Ом - 0,75 - 1,50 В

• Параметры импульсного сигнала 1 Гц:

  - частота следования: 1,0 Гц

  - полярность: положительная

  - амплитуда сигнала: на нагрузке 50 Ом - 2,5 - 5,0 В

  - длительность импульса: 10 - 30 мкс

  - длительность переднего фронта импульса: не более 10 нс

• Пределы допускаемой относительной погрешности по частоте: ± 1,0 х 10-12

• Пределы допускаемой абсолютной погрешности синхронизации формируемой шкалы времени относительно входного импульсного сигнала: 1 Гц не более ± 20 нс
