Универсальный электронный силовой модуль мощностью 30 кВ (далее – УЭСМ) для электрозарядных станций относится к группе «27.11.50.120 Преобразователи электрические статические» Общероссийского классификатора продукции по видам экономической деятельности ОК 034-2014 (КПЕС 2008).

УЭМС предназначены для производителей ЭЗС для упрощения изготовления последних, по принципу конструктора, с получением требуемой заказчику мощности. УЭСМ входит в состав электрозарядной станции (далее по тексту – ЭЗС) мощностью 30-150 кВт и обеспечивает задание напряжения и тока заряда тяговой аккумуляторной батареи электромобиля. Значения напряжения и тока заряда получаются контроллером ЭЗС от подключенного электромобиля и передаются по шине CAN в подключенные УЭСМ. УЭСМ могут быть включены до 5 штук параллельно для обеспечения суммарной мощности зарядной станции 150 кВт.

УЭСМ осуществляет заряд тяговой аккумуляторной батареи в соответствии с системой зарядки постоянного тока типа А от трехфазной сети 260-480В 50/60 Гц либо от сети постоянного тока 400-800 В (напряжение троллейбусной линии) с ограничением входного и выходного токов и выходного напряжения.

Разрабатываемый в рамках комплексного проекта УЭСМ позволяет любому производителю ЭЗС получить готовое решение силовой части ЭЗС и выпускать на их основе линейку ЭЗС: 30,60,90,120 и 150 кВт.

Преимуществом силового модуля УЭСМ-30 производства АО «УППО» является то, что модульная конструкция обеспечивает возможность параллельного включения до 5 модулей для увеличения общей выходной мощности. По требованиям заказчика могут быть поставлены УЭСМ-30 в количестве 1-5 шт для ЭЗС 30, 60, 90, 120, или 150 кВт.

Область применения:

работа в составе зарядных станций для электромобилей, независимо от производителя, мощностью 30-150 кВт, работающих по 3 основным стандартам зарядки электромобилей: GB/T, CHAdeMO и CCS;

работа в составе модульных зарядных станций для электробусов (мощность 150-300 кВт);

работа в составе модульных систем накопления электрической энергии в системах резервирования электропитания (для заряда аккумуляторных батарей) для промышленных потребителей.

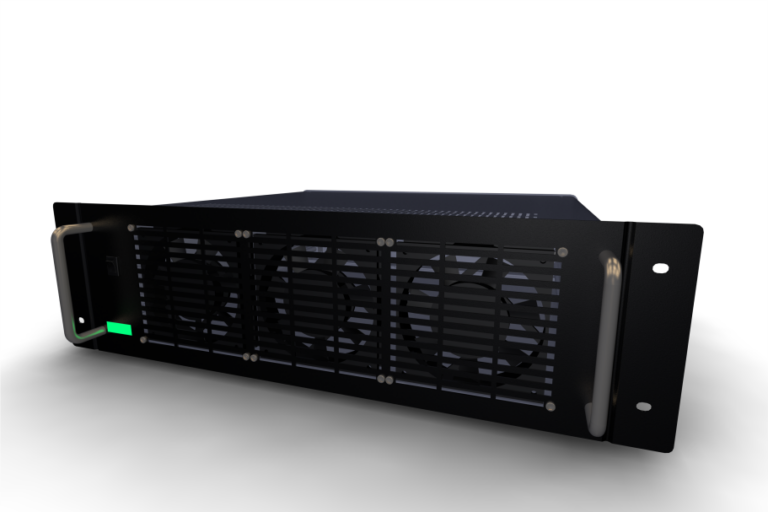

Конструкция:

охлаждение — воздушное принудительное;

монтаж в 19-дюймовую стойку;

габаритные размеры, мм, не более (ШхДхВ)…437х540х133;

масса, кг, не более…18;

подключение на общую нагрузку (параллельно) – до 12-ти «УЭСМ-30» одновременно;

температурный диапазон работы -40˚С…+75 ˚С
