Универсальная плата модуля управления зарядом разработана для унификации узлов системы управления электрозаправками (ЭЗС). Она позволяет конфигурировать любой из трёх стандартов зарядки электромобилей — Type 2, CHAdeMO или GB/T — путём установки перемычек на штыревых разъёмах XP8–XP13.

В основе лежит 32-разрядный микроконтроллер STM32F407VET6 с RISC-архитектурой и необходимыми компонентами для стабильной работы. Плата оснащена преобразователем напряжения для питания микроконтроллера и периферии. Изолированный интерфейс CAN обеспечивает обмен данными с электромобилем по протоколам CHAdeMO или GB/T, а также контроль силовых AC/DC-преобразователей. Изолированный RS-485 подключается к общей шине данных ЭЗС по ModBus RTU.

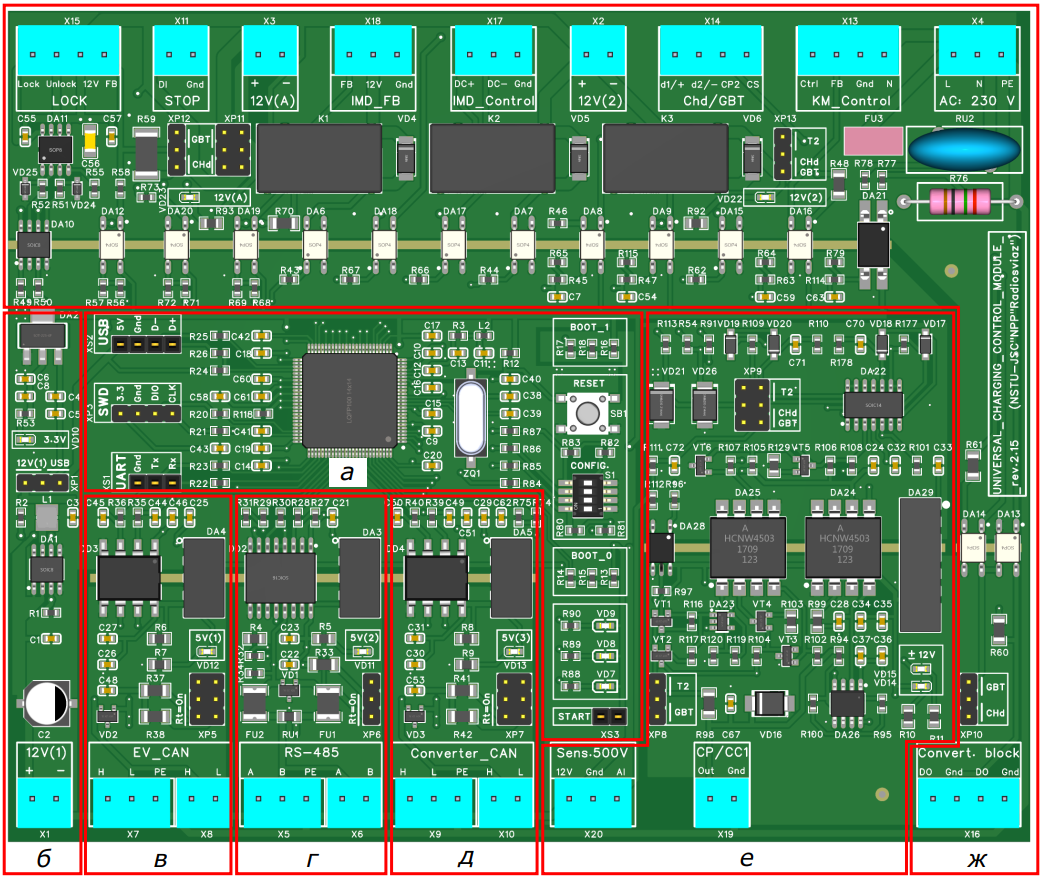

Узел обработки аналоговых сигналов и дискретных входов/выходов гарантирует точный мониторинг. Светодиоды VD7–VD9 индицируют состояния модуля, а VD10–VD15, VD22–VD23 — наличие питания ключевых узлов. Красные контуры на рисунке платы выделяют все основные блоки для удобства. Плата совместима со стандартами IEC 61851, ISO 15118, DIN 70121, включая Type 1/2 Mode 3. Гарантийный срок — 24 месяца при соблюдении условий эксплуатации. Изготовитель ремонтирует по акту с его участием.
