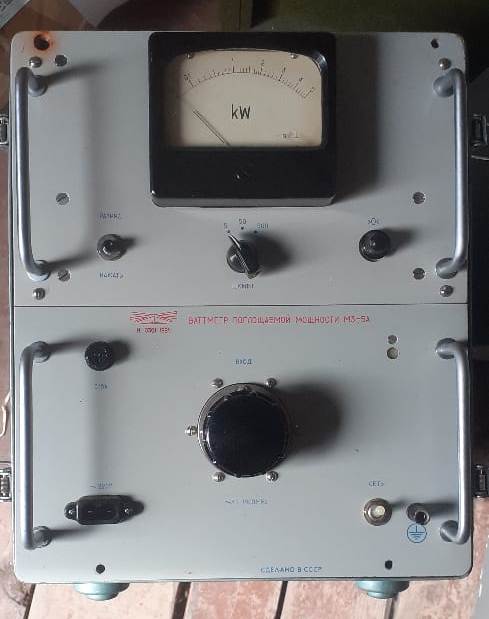

Ваттметр М3-5А в заводской комплектации, в технически исправном состоянии.

Предназначен для измерения импульсной мощности высокочастотных сигналов.

Технические характеристики приборов ваттметры М3-5А:

Диапазон частот - 30МГц-1000МГц;

Входное сопротивление ваттметра, с точностью, обеспечивающей КCВН по напряжению в 75-омной линии, подключенной непосредственно ко входу ваттметра, не более 1,3 - 75 Ом;

Пределы измерения импульсной мощности по шкалам ваттметра (при средней мощности не более 500Вт) - 0,5кВт-500кВт;

Зависимость показаний прибора измеритель мощности М3-5А от частоты и уровня мощности учитывается графиками поправок;

Основная погрешность измерения ваттметром при измерении непосредственно на входе ваттметра (без учета погрешности рассогласования) - не более ±25%;

Примечание: основная погрешность при измерении мощности прибором ваттметр М3-5А в импульсе не гарантируется, если радиоимпульс содержит гармоники основных частот.

Дополнительная погрешность измерения ваттметром из-за изменения напряжения питания на ± 10% - не более ±1%;

Дополнительная погрешность измерения прибором измеритель мощности М3-5А на каждые 10°С при отклонении температуры окружающей среды от нормальной 20?С±5°С - не более ±5%;

Ваттметр сохраняет свои технические характеристики в пределах норм, установленных ТУ, при питании его от сети переменного тока:

- напряжение - 220В±22В;

- частота - 50Гц±0,5Гц;

- содержание гармоник - до 5%;

Прибор измеритель мощности М3-5А допускает непрерывную работу в рабочих условиях в течение 8 часов;

Уровень акустического шума, создаваемого ваттметром во время работы на расстоянии 1 м от ваттметра - не более 70дБА;

Мощность, потребляемая ваттметром от сети при номинальном напряжении 220 В, 50 Гц - не более 200В?А;

Наработка прибора ваттметр М3-5А поглощаемой мощности на отказ - не менее 5000 часов;

Габариты - 350х390х470мм;

• Масса - 40кг;
