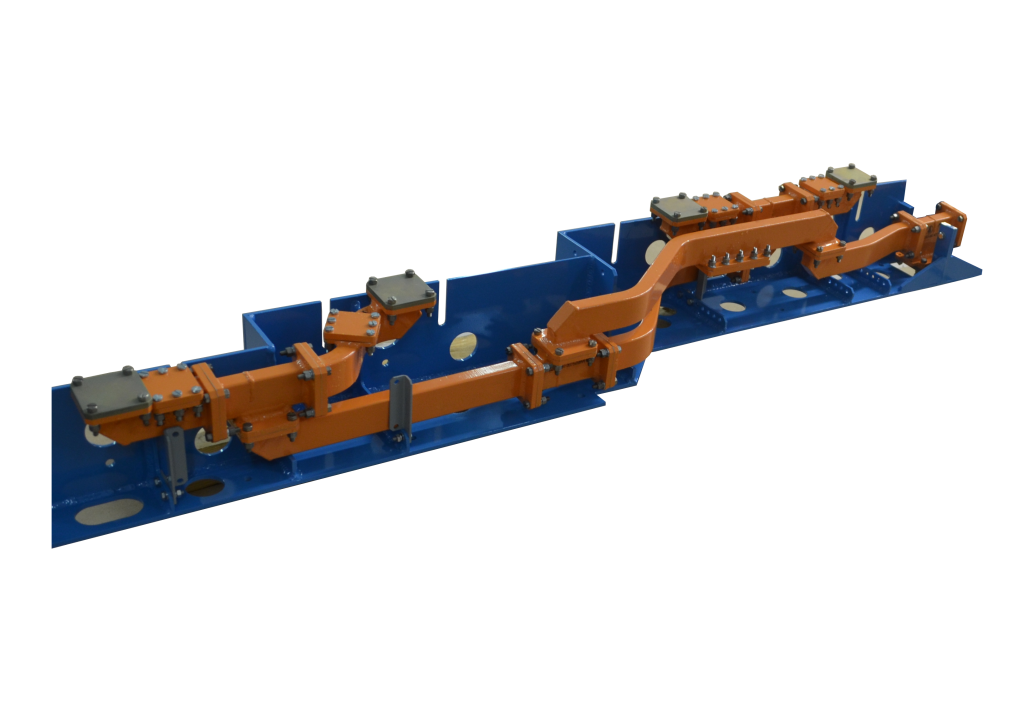

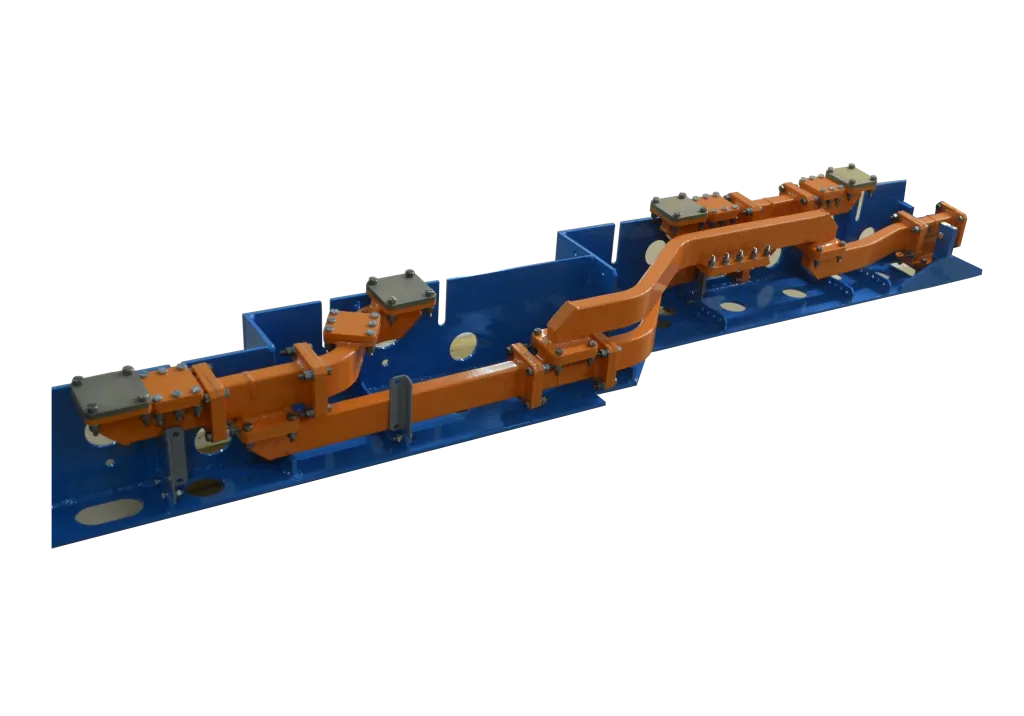

Волноводные тракты всегда имеют изгибы оси или повороты плоскости поляризации волны. Резкие изгибы создают сильные отражения. Поэтому обычно изгибы и повороты осуществляют на участке, по длине сравнимой с длиной волны в волноводе. Волноводные тракты состоят из большого числа разнообразных элементов, соединение между которыми осуществляется обычно с помощью винтов и болтов. Нарушение этого условия вызывает потери, нагрев и искрение в контакте, частичное отражение волны от плоскости соединения и излучение из щелей в окружающее пространство.

Технические характеристики:

• Материал АД-00, сечения: 58х25 мм.;
•  Используемые сечения волноводных труб (мм): 5,2х2,6; 7,2х3,4; 11х5,5; 13х6,5; 16х8; 19х9,5; 28,5х12,6; 35х15; 42х20; 48х24; 58х25; 72х34; 90х45; 160х80; 180х85;
•  Применяемый прокат: медь, латунь Л96, алюминий АД-00;
•  Сварка аргоно-дуговая по алюминию;
•  Пайка припоями серебросодержащими или их заменителями бессеребряными высокотемпературным.
