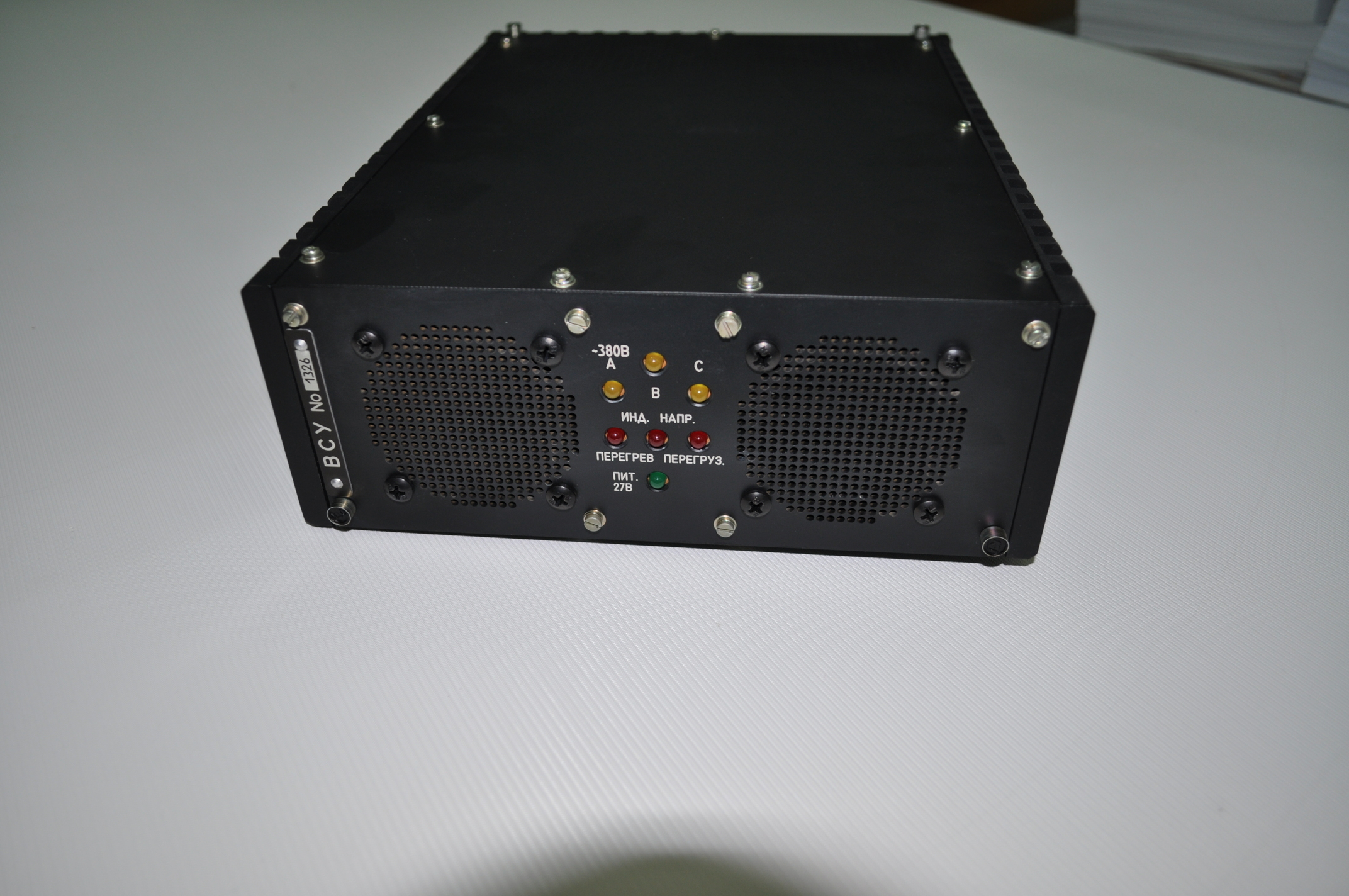

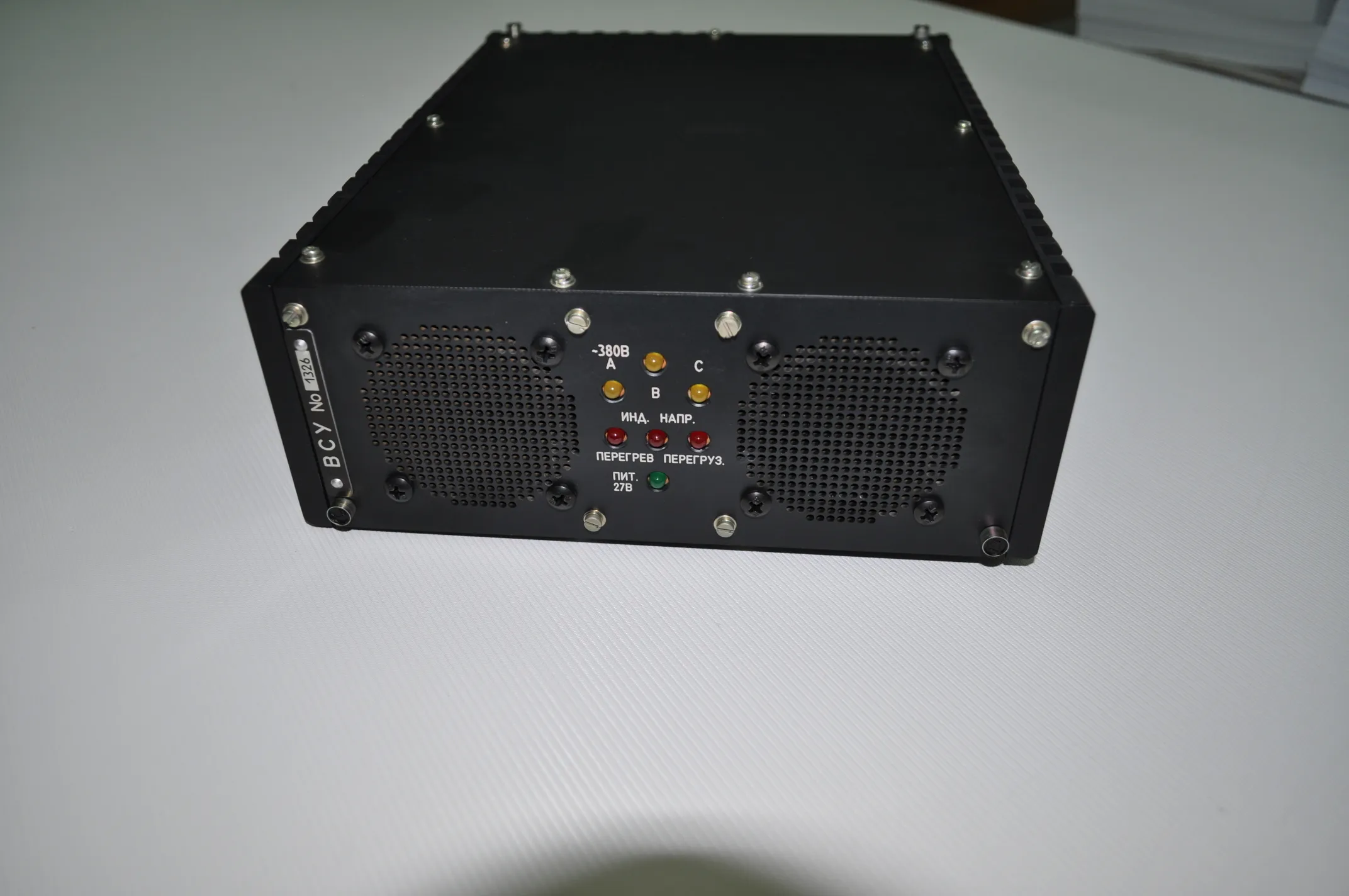

Выпрямительно-стабилизирующее устройство (ВСУ) предназначено для преобразования переменного трехфазного напряжения 380 В, 50 Гц в напряжение 27 В постоянного тока для питания различных нагрузок (активной, активно-емкостной, комплексной). Изделие предназначено для эксплуатации в условиях группы 1.3, 1.4.1 (без работы на ходу) по ГОСТ РВ 20.39.304-98 с ограничением по пониженной рабочей температуре – 233К (минус 40 °С). Климатическое исполнение О.

Основные характеристики изделия:

допустимые отклонения входного напряжения трехфазной сети переменного тока - (+38, -57)В;

допустимые отклонения частоты переменного тока - ± 2,5Гц ;

параметры вторичной сети:номинальный уровень выходного напряжения 27 В;

погрешность установки номинального уровня выходного напряжения не более ± 0,55 В ;

установившееся отклонение выходного напряжения при номинальном токе нагрузки не более 5 %;

ток нагрузки номинальный 60 А ;

время установления номинального выходного напряжения после подключения внешнего источника питания не более 3 сек;

коэффициент пульсаций выходного напряжения в диапазоне нагрузок от нуля до номинального значения не более 2 %;

возможность параллельной работы - до 4-х ВСУ ;

установки срабатывания защитного блока:от перегрузки по току - 65-80 А;

тепловая защита - 90 ˚С;

от понижения входного напряжения - менее 320 В;

от повышенного входного напряжения - более 430 В;

температурная нестабильность выходного напряжения устройства на каждые 10 ˚С - не более 0,1 %;

КПД - не ниже 78 % ;

режим работы - продолжительный ;

охлаждение - принудительная вентиляция;

общий вес не более 7 кг;

габаритные размеры не более 226 х 324 х 93 мм.
